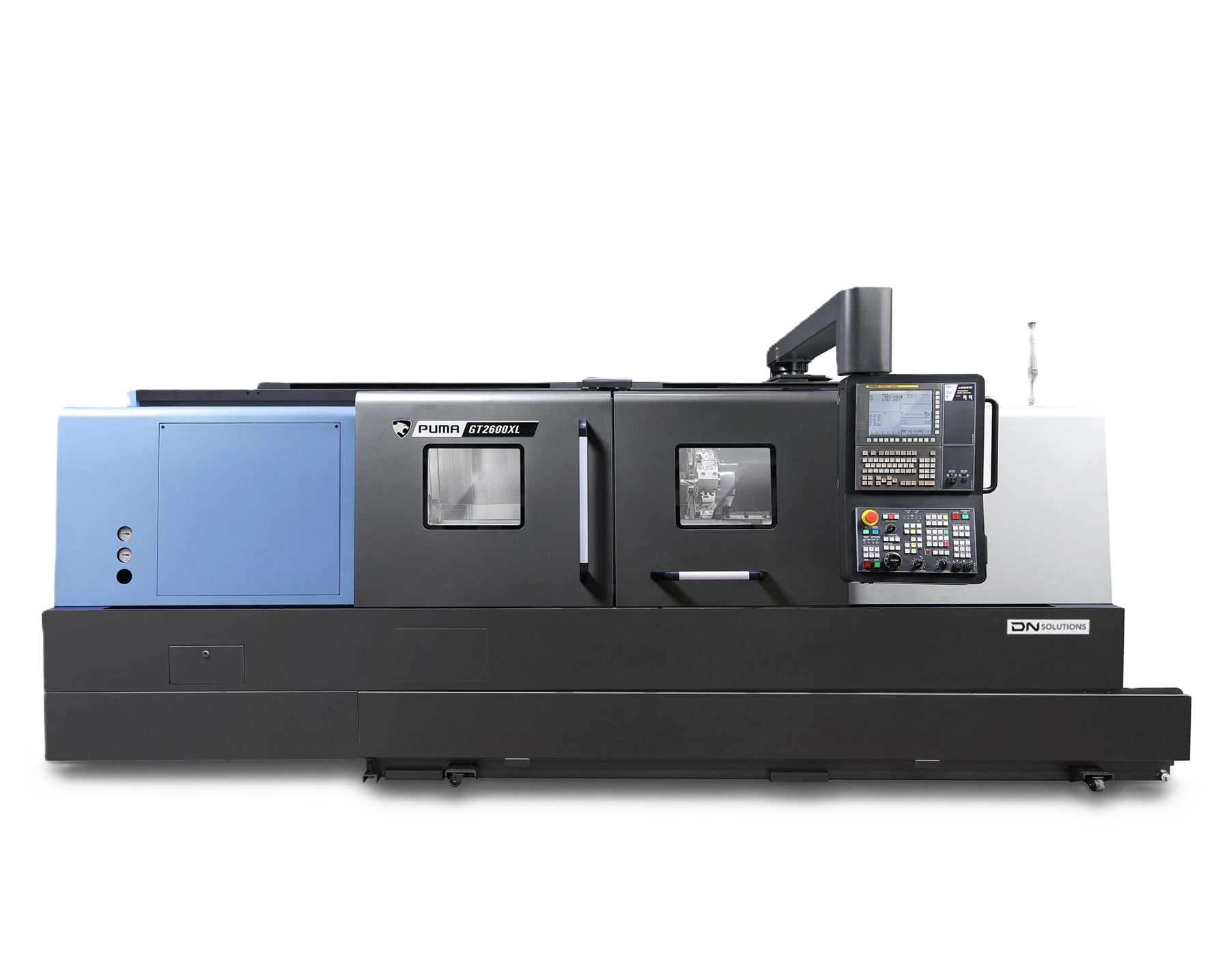

PUMA GT 2600XLA

Производитель:

DN Solutions

На складе

Оставить заявку

Описание конструкции
Основные характеристики
Комплектация станка

Описание конструкции

Макс. длина обработки: 1603 мм
Макс. Ø устанавливаемой заготовки над станиной/суппортом: Ø 630/460 мм
Перемещение по осям X/Z: 265/1625 мм
Система ЧПУ: Fanuc 0i Plus
Мощность двигателя: 18,5/26 кВт
Патрон: Ø 255 мм

Основные характеристики

ЗОНА ОБРАБОТКИ
Максимальный диаметр поворота над станиной	мм	Ø630
Максимальный диаметр поворота над суппортом	мм	Ø460
Рекомендуемый диаметр точения	мм	Ø255
Максимальный диаметр точения	мм	Ø460
Максимальная длина заготовки	мм	1603
Максимальный диаметр обрабатываемого прутка	мм	Ø76
ГЛАВНЫЙ ШПИНДЕЛЬ
Диаметр патрона	мм	Ø255
Максимальная скорость вращения шпинделя	об/мин	3500
Мощность главного двигателя S1/S6	кВт	18.5/26
Присоединительный торец токарного шпинделя	-	A2-8
Диаметр переднего подшипника	мм	140
Диаметр сквозного отверстия в шпинделе	м	Ø91
Максимальный крутящий момент	Нм	734
ПЕРЕМЕЩЕНИЯ
Перемещение по оси X	мм	265
Перемещение по оси Z	мм	1625
ПОДАЧИ
Ускоренное перемещение по оси X	м/мин	24
Ускоренное перемещение по оси Z	м/мин	30
Тип направляющих	-	коробчатые
РЕВОЛЬВЕРНАЯ ГОЛОВКА
Количество позиций инструмента	шт.	12
Сечение призматического резца	мм	25х25
Сечение расточного резца	мм	Ø50
Время поворота головки (на соседнюю позицию)	с	0,15
ТОЧНОСТЬ
Точность позиционирования по оси X	мм	0.01
Точность позиционирования по оси Z	мм	0.02
Повторяемость позиционирования по оси X	мм	±0.002
Повторяемость позиционирования по оси Z	мм	±0.003
ЗАДНЯЯ БАБКА
Диаметр пиноли задней бабки	мм	100
Стандарт конуса пиноли	-	КМ5
Максимальное перемещение пиноли	мм	100
МАССА И ГАБАРИТЫ
Длина	мм	4885
Ширина	мм	2198
Высота	мм	2030
Масса станка	кг	5900
Потребление электроэнергии (продолжит. режим)	кВА	35

Комплектация станка

Комплектация:

Система ЧПУ Fanuc 0i Plus;
Опция ЧПУ интерфейс PROFIBUS-DP TYPE;
Гидравлический патрон и гидравлический цилиндр;
Револьверная головка на 12 инструментальных позиций;
Система подачи СОЖ наружным поливом;
Система подачи СОЖ через инструмент с давлением 20 бар;
Программируемая задняя бабка;
Оптические линейки по осям X, Z;
Программируемый гидравлический люнет SLU-2 (8-101);
Ножной переключатель;
Устройство блокировки двери;
Гидравлическая станция;
Держатель для резца и расточная втулка;
Датчик привязки инструмента Renishaw;
Конвейер для стружки и с тележкой;
Система автоматической смазки;
Освещение рабочей зоны;
Комплект инструмента для обслуживания;
Комплект выравнивающих опор;
Руководство по эксплуатации станка на русском языке;
Комплект стандартных держателей инструмента:
- для наружной обработки – 4 шт.
- для подрезки торца – 1 шт.
- для внутренней обработки – 3 шт.;
- крышка для применения сверла с СМП – 1шт.;
- втулки для расточного резца – Ø12/16/20/25/32/40 – всего 6 шт.;
- втулка для сверла с СМП – Ø20/25/30/40 – всего 4 шт.;
- прямой приводной блок – 1 шт. (для бокового фрезерования);
- угловой приводной блок – 1 шт. (для концевого фрезерования).
