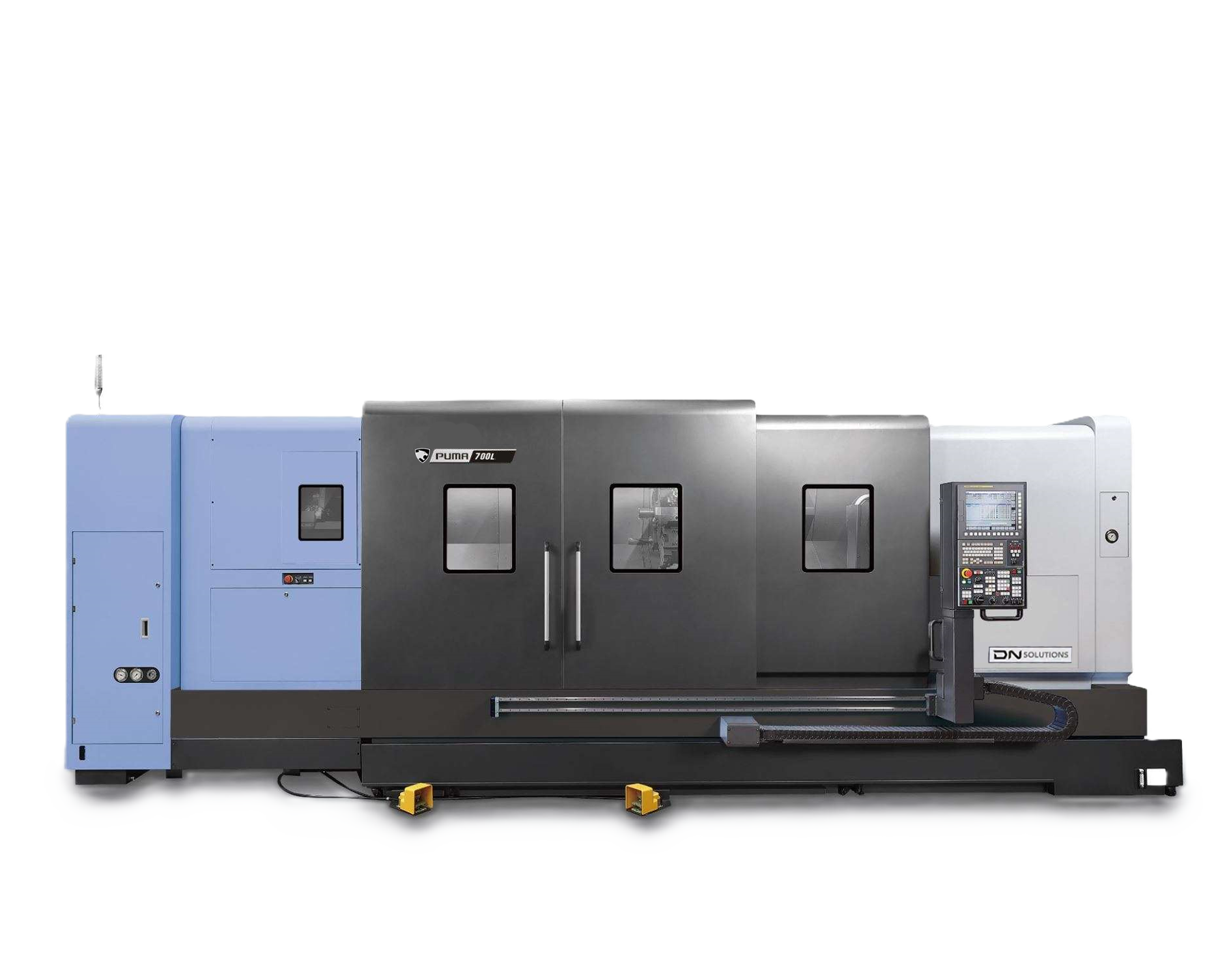

PUMA 700L

ЗОНА ОБРАБОТКИ

Максимальный диаметр поворота над станиной

мм

Ø1000

Максимальный диаметр поворота над суппортом

мм

Ø800

Рекомендуемый диаметр точения

мм

Ø700

Максимальный диаметр точения

мм

Ø900

Максимальная длина точения

мм

3 200

ГЛАВНЫЙ ШПИНДЕЛЬ

Диаметр патрона

мм

Ø609 (24”)

Максимальная скорость вращения шпинделя

об/мин

1500

Мощность главного двигателя

кВт

55/45/37

Максимальный момент на шпинделе

Нм

8076

Присоединительный торец токарного шпинделя

-

A1-15

Диаметр сквозного отверстия в шпинделе

мм

Ø181

Диаметр переднего подшипника

мм

Ø240

ПЕРЕМЕЩЕНИЯ

Перемещение по оси X

мм

470

Перемещение по оси Z

мм

3 235

ПОДАЧИ

Ускоренные перемещения по оси X

м/мин

12

Ускоренное перемещение по оси Z

м/мин

10

РЕВОЛЬВЕРНАЯ ГОЛОВКА

Количество позиций инструментальной головки

шт.

12

Максимальное сечение державки призматического инструмента

мм

32х32

Макс. сечение державки расточного резца

мм

80

Время поворота головки (на соседнюю позицию)

с

0,25

ЗАДНЯЯ БАБКА

Перемещение задней бабки

мм

3 135

Диаметр пиноли задней бабки

мм

160

Стандарт конуса пиноли

-

КМ6

Максимальное перемещение пиноли

мм

150

МАССА И ГАБАРИТЫ

Длина

7354

Ширина

мм

2713

Высота

2590

Масса станка

кг

22 000

Энергопотребление

кВА

64,4
