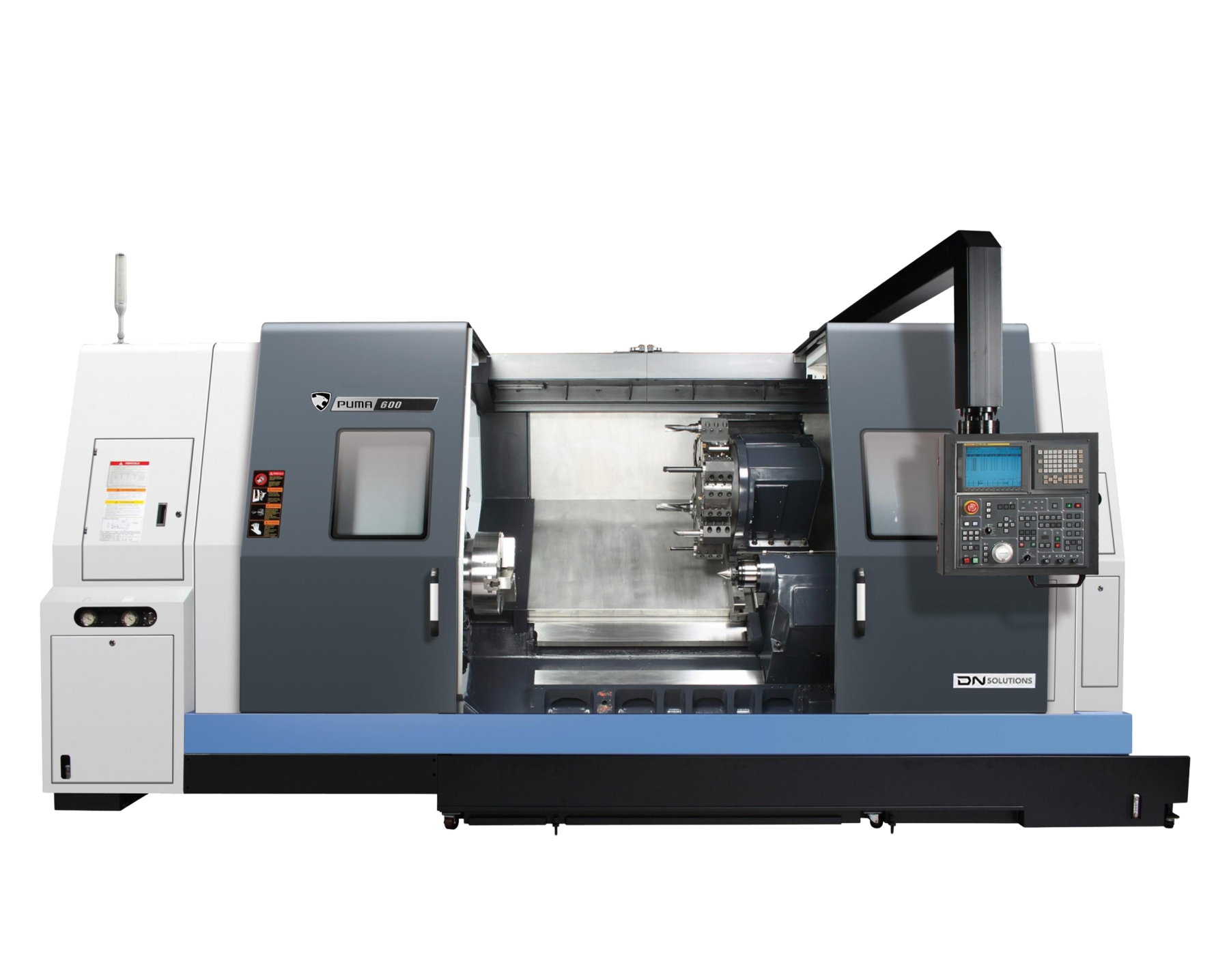

PUMA 600II
Производитель:
DN Solutions
Описание конструкции
- Макс. длина обработки: 1600 мм
- Макс. Ø устанавливаемой заготовки над станиной/суппортом: Ø 1030/800 мм
- Перемещение по осям X/Z: 470/1650 мм
- Система ЧПУ: Fanuc 0i PLUS
- Мощность двигателя: 5/45/37 кВт
- Патрон: Ø 450 мм
Основные характеристики
|
ЗОНА ОБРАБОТКИ |
|
|
|
Максимальный диаметр поворота над станиной |
мм |
Ø1030 |
|
Максимальный диаметр поворота над суппортом |
мм |
Ø800 |
|
Рекомендуемый диаметр точения |
мм |
Ø900 |
|
Максимальная длина точения |
мм |
1600 |
|
Максимальная масса обрабатываемой заготовки в центрах |
кг |
1850 |
|
ГЛАВНЫЙ ШПИНДЕЛЬ |
|
|
|
Диаметр патрона |
мм |
Ø450 (18”) |
|
Максимальная скорость вращения шпинделя |
об/мин |
1800 |
|
Мощность главного двигателя |
кВт |
55/45/37 |
|
Максимальный момент на шпинделе |
Нм |
6622 |
|
Присоединительный торец токарного шпинделя |
- |
A2-15 |
|
Диаметр сквозного отверстия в шпинделе |
мм |
Ø152 |
|
Максимальный диаметр обрабатываемого прутка |
мм |
Ø117 |
|
Диаметр переднего подшипника |
мм |
Ø200 |
|
ПЕРЕМЕЩЕНИЯ |
|
|
|
Перемещение по оси X |
мм |
470 |
|
Перемещение по оси Z |
мм |
1 650 |
|
Диаметр и шаг ШВП по оси X |
мм |
50х8 |
|
Диаметр и шаг ШВП по оси Z |
мм |
63х10 |
|
ПОДАЧИ |
|
|
|
Ускоренные перемещения по оси X |
м/мин |
12 |
|
Ускоренное перемещение по оси Z |
м/мин |
10 |
|
РЕВОЛЬВЕРНАЯ ГОЛОВКА |
||
|
Количество позиций инструментальной головки |
шт. |
12 |
|
Максимальное сечение державки призматического инструмента |
мм |
32х32 |
|
Макс. сечение державки расточного резца |
мм |
80 |
|
Время поворота головки (на соседнюю позицию) |
с |
0,25 |
|
ЗАДНЯЯ БАБКА |
|
|
|
Перемещение задней бабки |
мм |
1 550 |
|
Диаметр пиноли задней бабки |
мм |
160 |
|
Стандарт конуса пиноли |
- |
КМ6 |
|
Максимальное перемещение пиноли |
мм |
150 |
|
МАССА И ГАБАРИТЫ |
|
|
|
Длина |
мм |
5760 |
|
Ширина |
мм |
3145 |
|
Высота |
мм |
2780 |
|
Масса станка |
кг |
16 300 |
|
Энергопотребление |
кВА |
64.44 |
Комплектация станка
Комплектация:
- Система ЧПУ Fanuc-i PLUS;
- Гидравлический патрон диаметром 18” (450 мм);
- Система автоматической смазки;
- Устройство блокировки двери;
- Кабинетная защита станка;
- Система подачи СОЖ;
- Пистолет СОЖ;
- Сепаратор масла;
- Конвейер для отвода стружки и тележка;
- Освещение рабочей зоны;
- Комплект инструмента для обслуживания;
- Комплект выравнивающих опор;
- Руководство по эксплуатации станка.
