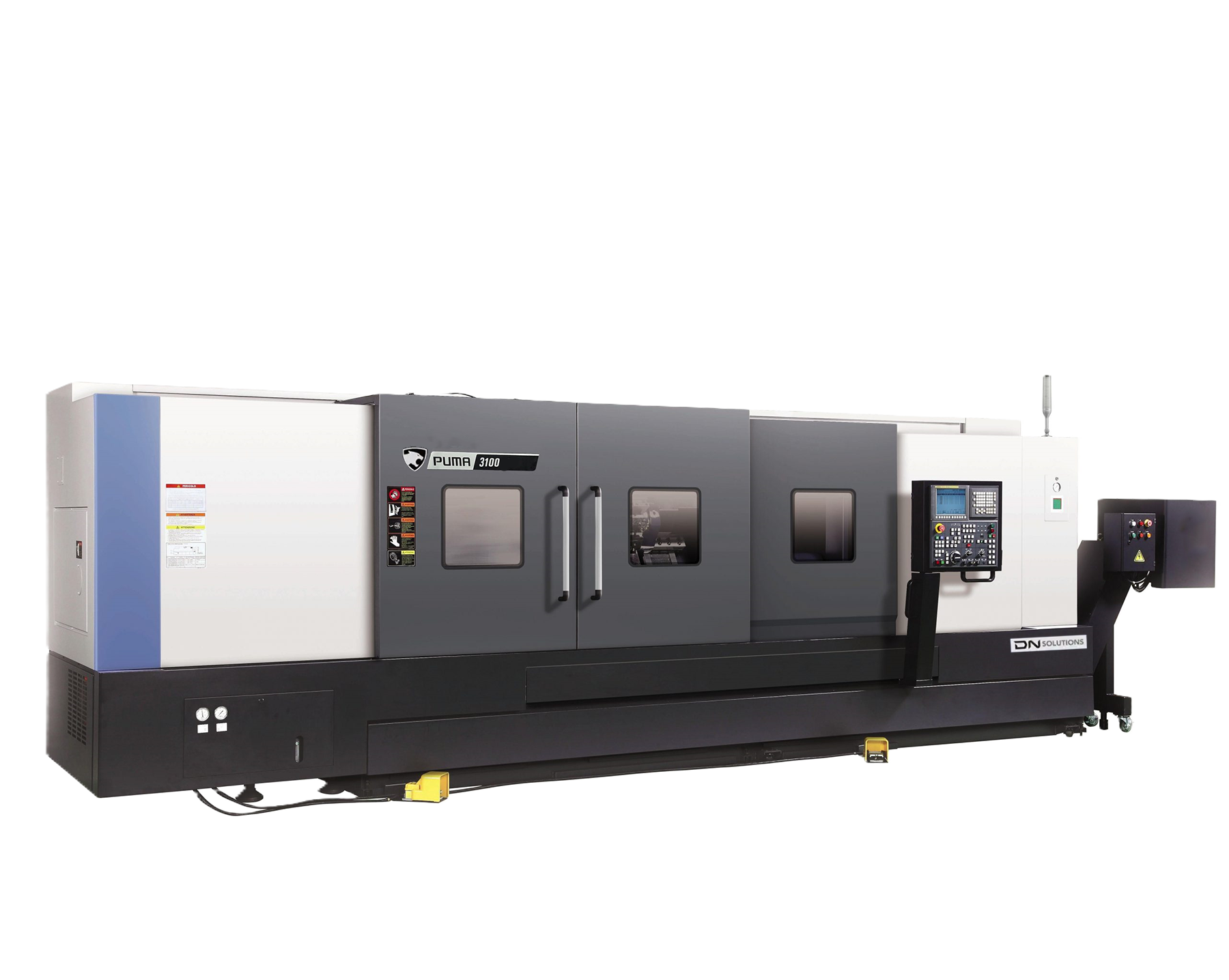

PUMA 3100UL
Производитель:
DN Solutions
Описание конструкции
- Макс. длина обработки: 3125 мм
- Макс. Ø устанавливаемой заготовки над станиной/суппортом: Ø 850/670 мм
- Перемещение по осям X/Z: 293 (30,5+262,5)/3190 мм
- Система ЧПУ: Fanuc i
- Мощность двигателя: 22/18,5 кВт
- Патрон: Ø315 мм
Основные характеристики
|
ЗОНА ОБРАБОТКИ |
|
|
|
Максимальный диаметр поворота над станиной |
мм |
Ø850 |
|
Максимальный диаметр поворота над передней дверью |
мм |
Ø850 |
|
Максимальный диаметр поворота над суппортом |
мм |
Ø670 |
|
Рекомендуемый диаметр точения |
мм |
Ø315 |
|
Максимальный диаметр точения |
мм |
Ø525 |
|
Максимальная длина точения |
мм |
3125 |
|
Максимальный диаметр обрабатываемого прутка |
мм |
Ø102 |
|
ГЛАВНЫЙ ШПИНДЕЛЬ |
|
|
|
Максимальная скорость вращения шпинделя |
об/мин |
2800 |
|
Размер патрона |
мм |
Ø315 |
|
Мощность главного двигателя |
кВт |
22/18,5 |
|
Присоединительный торец токарного шпинделя |
- |
A2-11 |
|
Диаметр переднего подшипника |
мм |
Ø160 |
|
Диаметр сквозного отверстия в шпинделе |
м |
Ø115 |
|
ПЕРЕМЕЩЕНИЯ |
|
|
|
Перемещение по оси X |
мм |
293 (30,5+262,5) |
|
Перемещение по оси Z |
мм |
3190 |
|
ПОДАЧИ |
|
|
|
Максимальная скорость подачи по осям X |
м/мин |
30 |
|
Максимальная скорость подачи по оси Z |
м/мин |
26 |
|
РЕВОЛЬВЕРНАЯ ГОЛОВКА |
||
|
Количество позиций инструмента |
шт. |
10 |
|
Сечение державки призматического резца |
мм |
25х25 |
|
Сечение державки расточного резца |
мм |
Ø50 |
|
Время поворота головки (на соседнюю позицию) |
с |
0,15 |
|
ЗАДНЯЯ БАБКА |
|
|
|
Диаметр пиноли задней бабки |
мм |
120 |
|
Стандарт конуса пиноли |
- |
КМ5 |
|
Максимальное перемещение пиноли |
мм |
120 |
|
МАССА И ГАБАРИТЫ |
|
|
|
Длина |
мм |
6585 |
|
Ширина |
мм |
2280 |
|
Высота |
мм |
2315 |
|
Масса станка |
кг |
11 650 |
|
Энергопотребление (продолжительный режим) |
кВА |
42,83 |
Комплектация станка
Комплектация:
- Система ЧПУ Fanuc i;
- Патрон Ø315 мм
- Датчик привязки инструмента;
- Стандартный держатель расточного резца и переходная втулка;
- Ножной переключатель;
- Устройство блокировки двери;
- Освещение рабочей зоны;
- Комплект инструмента для обслуживания;
- Комплект выравнивающих опор;
- Руководство по эксплуатации станка.
- Комплект стандартных держателей инструмента.
