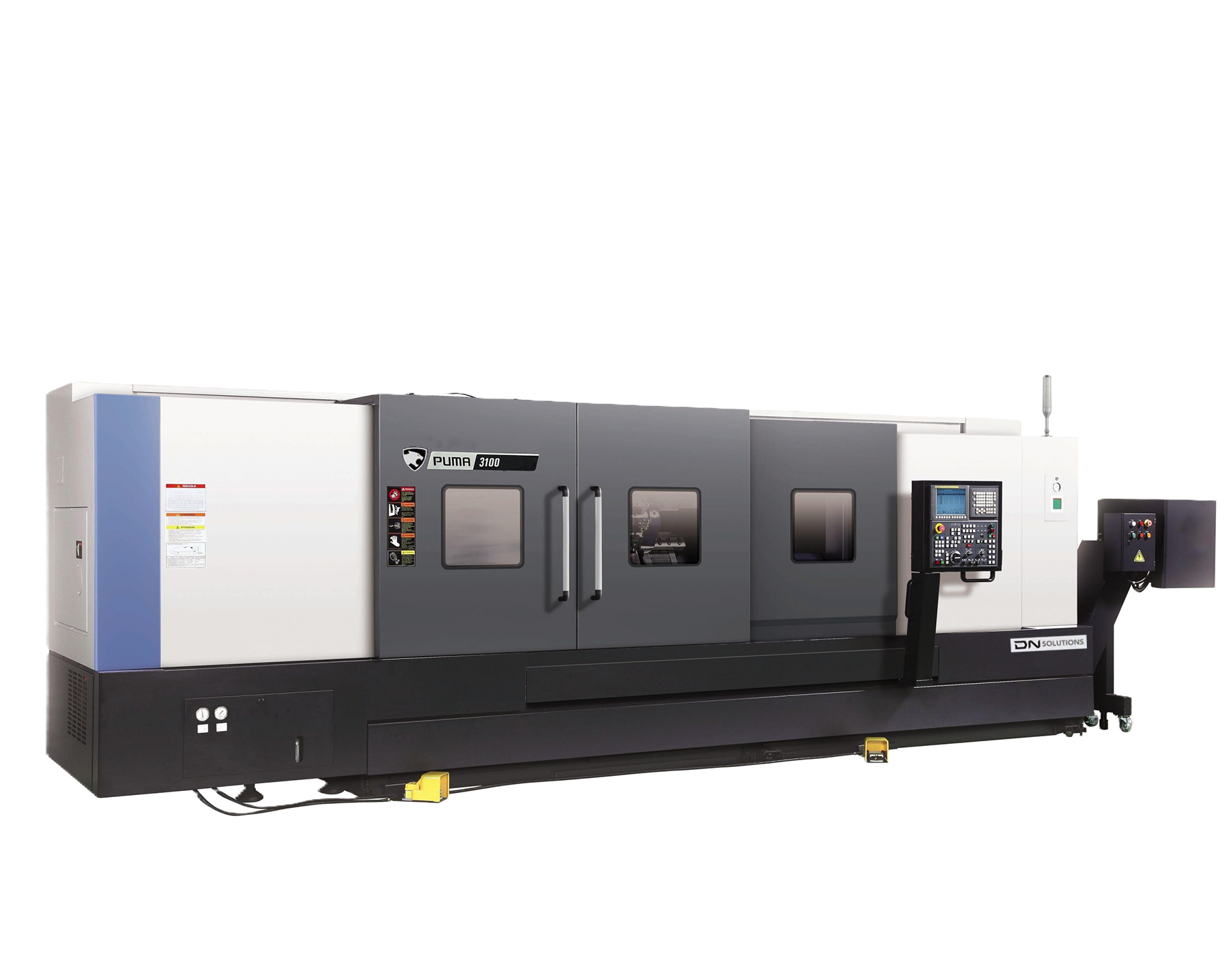

PUMA 3100/ 3100L
Производитель:
DN Solutions
Описание конструкции
- Макс. длина обработки: 790/1310 мм
- Макс. Ø устанавливаемой заготовки над станиной/суппортом: Ø 850/670 мм
- Перемещение по оси X: 293 (30,5+262,5) мм
- Перемещение по оси Z: 830/1350мм
- Система ЧПУ: Fanuc 0i Plus
- Мощность двигателя: 22/18,5кВт
- Патрон: Ø 315 мм
Основные характеристики
|
|
|
PUMA 3100 |
PUMA 3100L |
|
ЗОНА ОБРАБОТКИ |
|
|
|
|
Максимальный диаметр поворота над станиной |
мм |
Ø850 |
|
|
Максимальный диаметр поворота с закрытой передней дверью |
мм |
Ø720 |
|
|
Максимальный диаметр поворота над суппортом |
мм |
Ø670 |
|
|
Максимальный рекомендуемый диаметр точения |
мм |
Ø315 |
|
|
Максимальный диаметр точения |
мм |
Ø525 |
|
|
Максимальная длина точения |
мм |
790 |
1310 |
|
Максимальный диаметр обрабатываемого прутка |
мм |
Ø102 |
|
|
ГЛАВНЫЙ ШПИНДЕЛЬ |
|
|
|
|
Диаметр патрона |
мм |
Ø315 |
|
|
Максимальная скорость вращения шпинделя |
об/мин |
2800 |
|
|
Мощность главного двигателя |
кВт |
22/18.5 |
|
|
Максимальный момент на шпинделе |
Нм |
1123 |
|
|
Присоединительный торец токарного шпинделя |
- |
A2-11 |
|
|
Диаметр переднего подшипника |
мм |
160 |
|
|
Диаметр сквозного отверстия в шпинделе |
мм |
Ø115 |
|
|
ПЕРЕМЕЩЕНИЯ |
|
|
|
|
Перемещение по оси X |
мм |
293{30.5+262.5} |
|
|
Перемещение по оси Z |
мм |
830 |
1350 |
|
ПОДАЧИ |
|
|
|
|
Ускоренные перемещения по оси X |
м/мин |
30 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
30 |
|
|
РЕВОЛЬВЕРНАЯ ГОЛОВКА |
|||
|
Количество позиций инструмента |
шт. |
10 |
|
|
Сечение державки проходного резца |
мм |
25х25 |
|
|
Сечение державки расточного резца |
мм |
Ø50 |
|
|
Время поворота головки (на соседнюю позицию) |
с |
0,15 |
|
|
ЗАДНЯЯ БАБКА |
|
|
|
|
Диаметр пиноли задней бабки |
мм |
100 |
|
|
Стандарт конуса пиноли |
- |
КМ5 |
|
|
Максимальное перемещение пиноли |
мм |
100 |
|
|
Тип задней бабки |
- |
ручная |
|
|
МАССА И ГАБАРИТЫ |
|
|
|
|
Длина |
мм |
3910 |
4530 |
|
Ширина |
мм |
2002 |
2105 |
|
Высота |
мм |
2020 |
|
|
Масса станка |
кг |
5850 |
7350 |
|
Энергопотребление (продолжительный режим) |
кВА |
41.64 |
|
Комплектация станка
Комплектация:
- Система ЧПУ Fanuc 0i Plus;
- Коробчатые направляющие по всем осям;
- Гидравлический патрон с мягкими кулачками и гидравлический цилиндр;
- Ручная задняя бабка с вращающимся центром;
- Датчик привязки инструмента;
- Система подачи СОЖ;
- Ножной переключатель;
- Устройство блокировки двери;
- Гидравлическая станция;
- Конвейер для стружки;
- Система автоматической смазки;
- Освещение рабочей зоны;
- Комплект инструмента для обслуживания;
- Комплект выравнивающих опор;
- Руководство по эксплуатации станка на русском языке.
