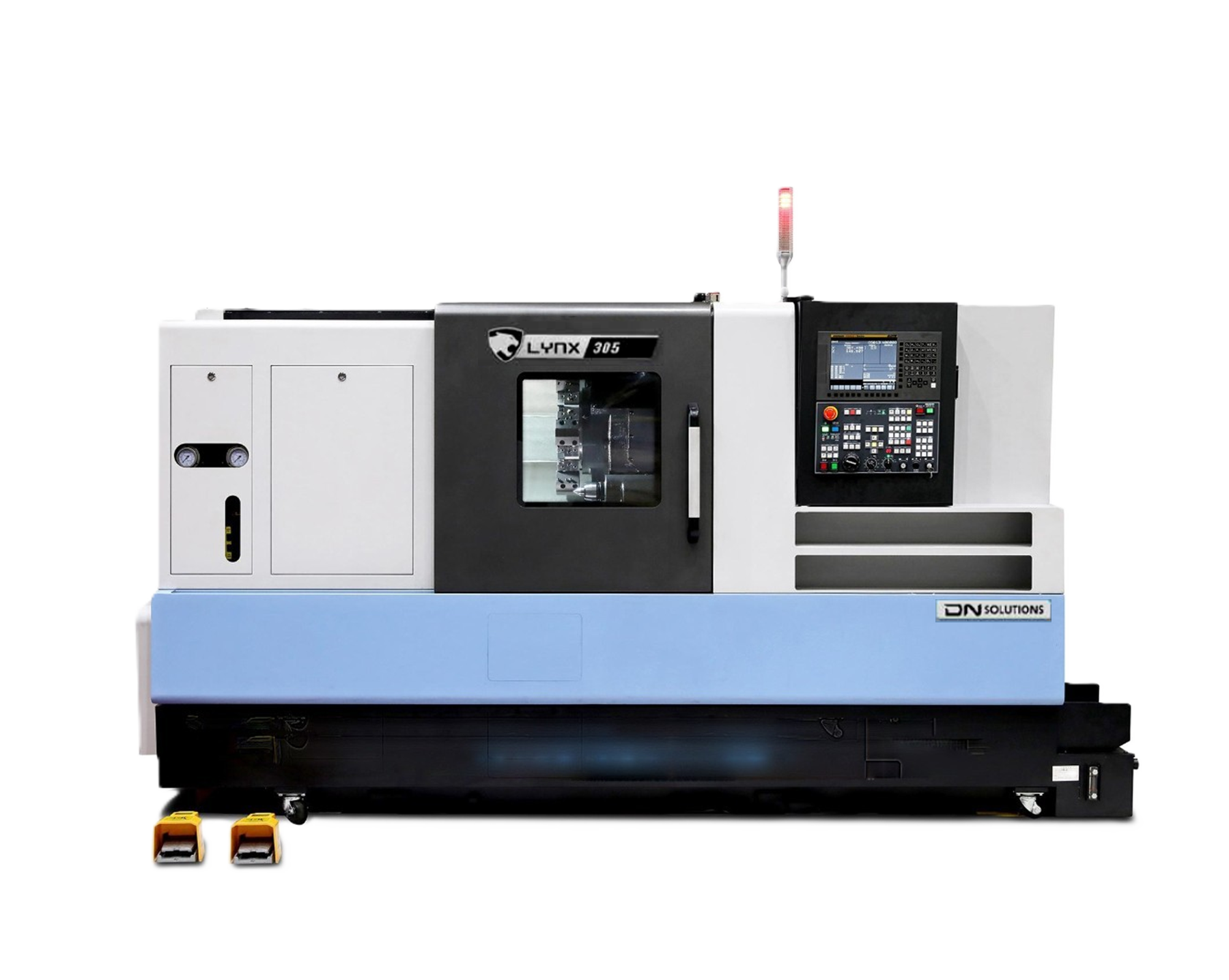

LYNX 305
Производитель:
DN Solutions
Описание конструкции
- Макс. длина обработки: 756 мм
- Макс. Ø устанавливаемой заготовки над станиной/суппортом: Ø651/461 мм
- Перемещение по осям X/Z: 255/790 мм
- Система ЧПУ: Fanuc 0i Plus
- Мощность двигателя: 18,5/15 мм
Основные характеристики
|
ЗОНА ОБРАБОТКИ |
|
|
|
Максимальный диаметр поворота над станиной |
мм |
Ø651 |
|
Максимальный диаметр поворота над суппортом |
мм |
Ø461 |
|
Рекомендуемый диаметр точения |
мм |
Ø254 |
|
Максимальный диаметр точения |
мм |
Ø450 |
|
Максимальная длина точения |
мм |
756 |
|
Максимальный диаметр обрабатываемого прутка |
мм |
Ø76 |
|
ГЛАВНЫЙ ШПИНДЕЛЬ |
|
|
|
Максимальная скорость вращения шпинделя |
об/мин |
3500 |
|
Присоединительный торец токарного шпинделя |
- |
A2-8 |
|
Диаметр сквозного отверстия в шпинделе (без тяги) |
мм |
Ø86 |
|
Диаметр переднего подшипника |
мм |
120 |
|
Мощность главного двигателя (30 мин./пост.) |
кВт |
18.5/15 |
|
ПЕРЕМЕЩЕНИЯ |
|
|
|
Перемещение по оси X |
мм |
255 |
|
Перемещение по оси Z |
мм |
790 |
|
ПОДАЧИ |
|
|
|
Ускоренное перемещение по оси X |
м/мин |
24 |
|
Ускоренное перемещение по оси Z |
м/мин |
30 |
|
Тип направляющих |
- |
Качения |
|
РЕВОЛЬВЕРНАЯ ГОЛОВКА |
||
|
Количество позиций инструмента |
шт. |
12 |
|
Сечение державки призматического резца |
мм |
25х25 |
|
Сечение державки расточного резца |
мм |
Ø40 |
|
Время поворота головки (на соседнюю позицию) |
с |
0,15 |
|
ЗАДНЯЯ БАБКА |
|
|
|
Диаметр пиноли задней бабки |
мм |
80 |
|
Стандарт конуса пиноли |
- |
КМ4 |
|
Максимальное перемещение пиноли |
мм |
120 |
|
МАССА И ГАБАРИТЫ |
|
|
|
Длина (по площади пола) |
мм |
3410 |
|
Ширина |
мм |
1785 |
|
Высота |
мм |
1715 |
|
Масса станка |
кг |
4000 |
Комплектация станка
Комплектация:
- Система ЧПУ Fanuc 0i Plus;
- Гидравлический патрон и гидравлический цилиндр;
- Комплект мягких кулачков;
- Система подачи СОЖ 20 бар;
- Ножной переключатель;
- Устройство блокировки двери;
- Гидравлическая станция;
- Стандартный держатель для расточного резца и втулка;
- Датчик привязки инструмента;
- Конвейер для стружки с тележкой;
- Кондиционер;
- Пистолет СОЖ;
- Пистолет воздуха;
- Сепаратор масла;
- Система автоматической смазки;
- Вращающийся центр;
- Кабинетная защита рабочей зоны;
- Освещение рабочей зоны;
- Сигнальная лампа;
- Комплект инструмента для обслуживания;
- Комплект выравнивающих опор;
- Руководство по эксплуатации станка;
- Комплект стандартных держателей инструмента.
