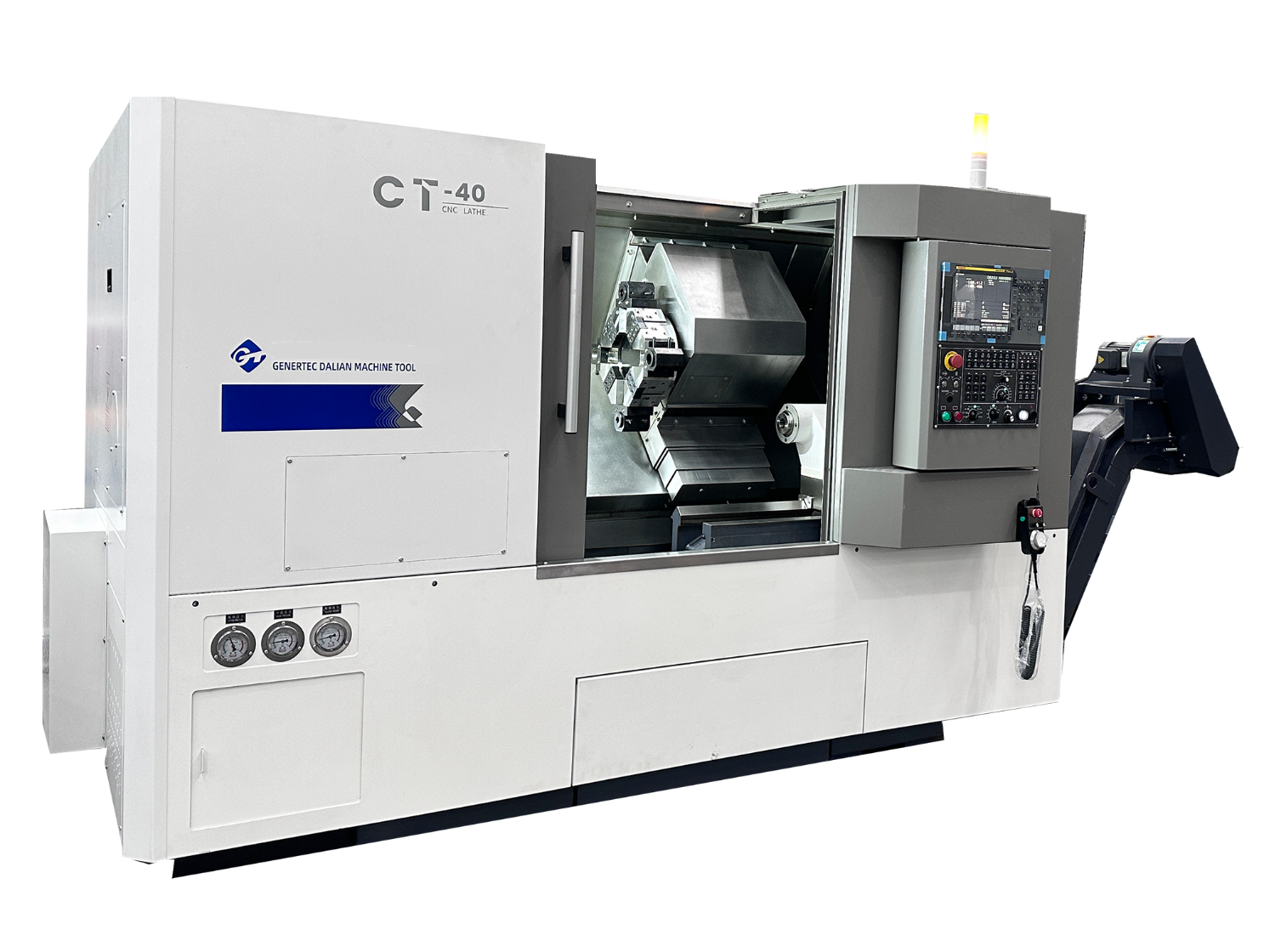

CT40

ЗОНА ОБРАБОТКИ

Наибольший диаметр заготовки, устанавливаемой над станиной

мм

500

Максимальный диаметр обработки (заготовка типа «вал»)

мм

260

Максимальный диаметр обработки (заготовка типа «диск»)

мм

300

Максимальная длина обрабатываемой заготовки

мм

450

ШПИНДЕЛЬ

Диапазон скоростей вращения шпинделя

об/мин

45 ~ 4500

Мощность главного двигателя, Fanuc

кВт

11/15

Торец шпинделя (ISO)

-

А2-6

Диаметр гидравлического патрона

мм

203

Диаметр отверстия в шпинделе

мм

62

ПЕРЕМЕЩЕНИЯ

Перемещение по оси X

мм

165

Перемещение по оси Z

мм

500

ПОДАЧИ

Скорость быстрых перемещений по оси X

м/мин.

20

Скорость быстрых перемещений по оси Z

м/мин.

24

Тип направляющих осей X, Z

-

линейные

РЕВОЛЬВЕРНАЯ ГОЛОВКА

Количество позиций инструмента

шт

8

Сечение призматического резца

мм

25х25

Сечение державки расточного резца

мм

Ø40

Время на смену инструмента

сек.

0,45

ЗАДНЯЯ БАБКА

Перемещение задней бабки

мм

460

Перемещение пиноли задней бабки

мм

130

Конус пиноли задней бабки

-

Морзе 4

ТОЧНОСТЬ

Стандарт нормирования точности

-

GB/T16462.4-2007

Точность позиционирования по осям X/Z

мм

±0.008

Повторяемость позиционирования по осям X/Z

мм

±0,004

УСТАНОВОЧНЫЕ ТРЕБОВАНИЯ

Мощность насоса подачи СОЖ

кВт

0,37

Ёмкость бака для СОЖ

л

200

Масса станка

кг

4000

Длина

мм

3900

Ширина

мм

1700

Высота

мм

2000

Общее энергопотребление

кВт

25
