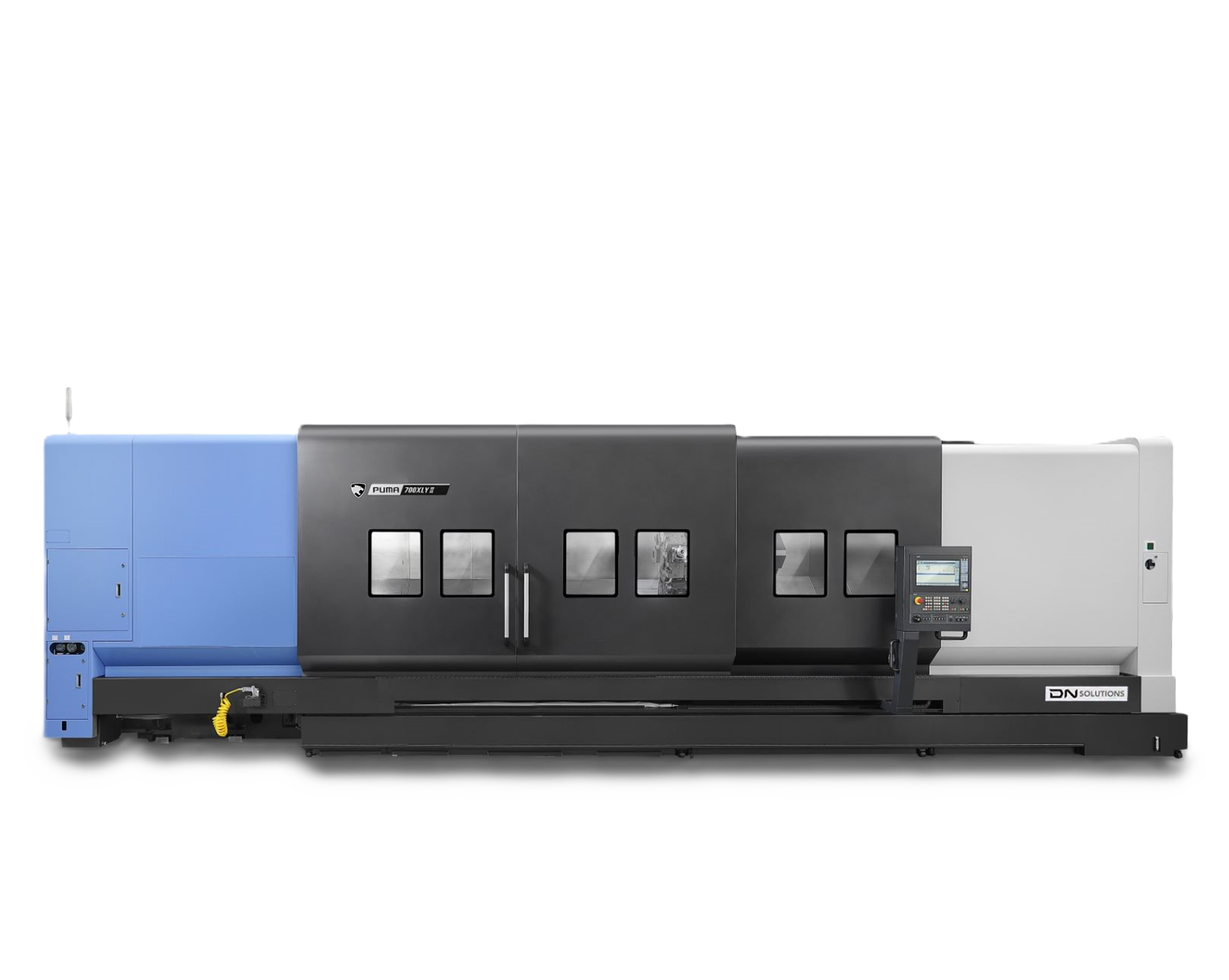

PUMA 700XLY

ЗОНА ОБРАБОТКИ

Максимальный диаметр поворота над станиной

мм

Ø1140

Максимальный диаметр поворота над суппортом

мм

Ø1000

Рекомендуемый диаметр точения

мм

Ø700

Максимальный диаметр точения

мм

Ø750

Максимальная длина точения

мм

5050

ГЛАВНЫЙ ШПИНДЕЛЬ

Диаметр патрона

мм

Ø609 (24”)

Максимальная скорость вращения шпинделя

об/мин

1500

Мощность главного двигателя

кВт

55/45/37

Максимальный момент на шпинделе

Нм

8076

Присоединительный торец токарного шпинделя

-

A1-15

Диаметр сквозного отверстия в шпинделе

мм

Ø181

Диаметр переднего подшипника

мм

Ø240

Минимальная индексация по оси “C”

град.

0,001°

ПЕРЕМЕЩЕНИЯ

Перемещение по оси X

мм

400

Перемещение по оси Y

мм

200

Перемещение по оси Z

мм

5100

ПОДАЧИ

Ускоренные перемещения по оси X

м/мин

12

Ускоренное перемещение по оси Y

м/мин

6

Ускоренное перемещение по оси Z

м/мин

10

РЕВОЛЬВЕРНАЯ ГОЛОВКА

Количество позиций инструментальной головки

шт.

12

Тип инструментального диска

-

BMT85P

Максимальное сечение державки призматического инструмента

мм

32х32

Макс. сечение державки расточного резца

мм

80

Макс. скорость вращения приводного шпинделя

об/мин.

3000

Мощность двигателя приводного инструмента

кВт

11

ЗАДНЯЯ БАБКА

Перемещение задней бабки

мм

4885

Диаметр пиноли задней бабки

мм

180

Стандарт конуса пиноли

-

КМ6

Максимальное перемещение пиноли

мм

150

МАССА И ГАБАРИТЫ

Длина х Ширина

мм

9904х2955

Высота

мм

2855

Масса станка

кг

26 000

Энергопотребление

кВА

69,9
