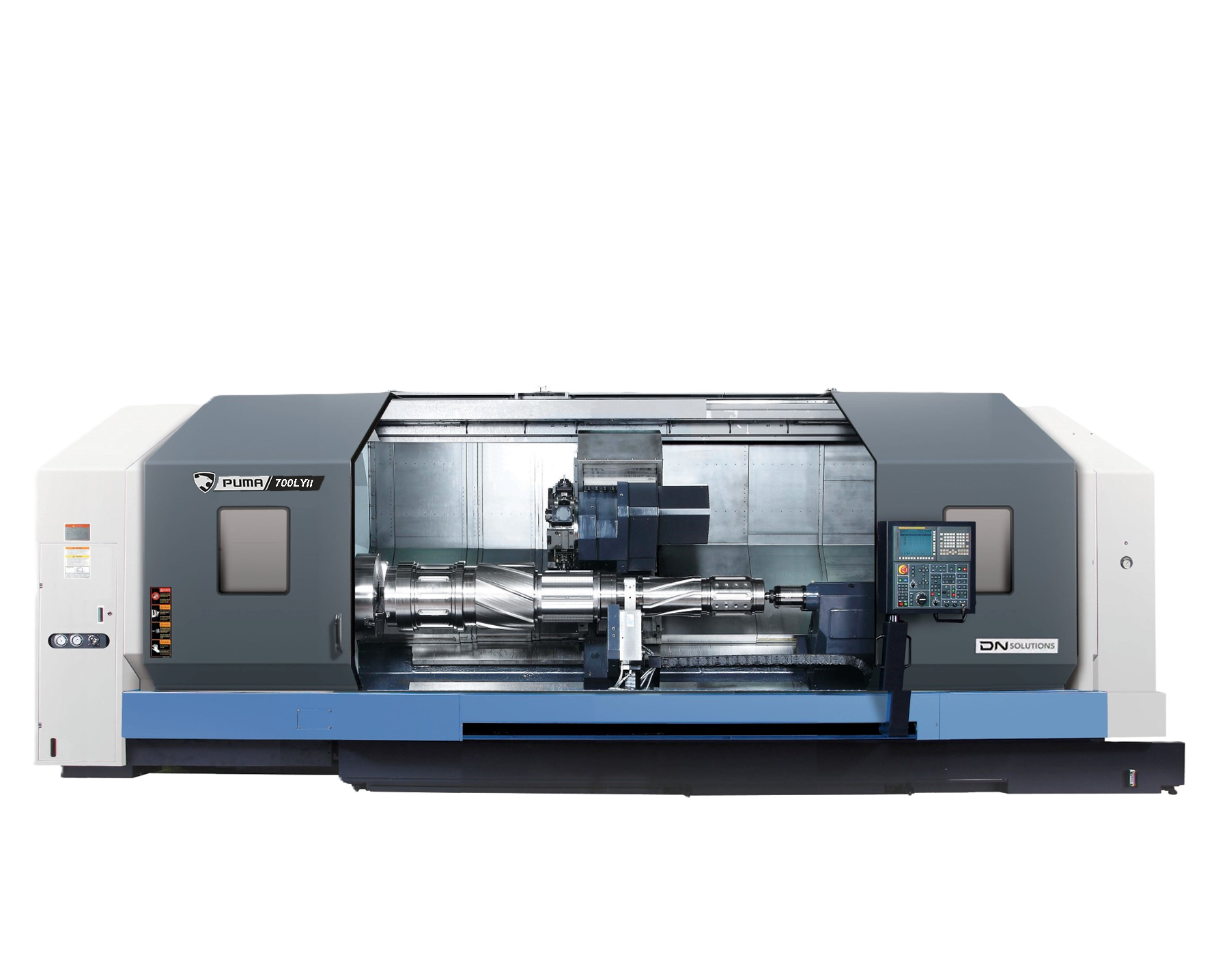

PUMA 700LYII

Производитель:

DN Solutions

На складе

Оставить заявку

Описание конструкции
Основные характеристики
Комплектация станка

Описание конструкции

Макс. длина обработки: 3240 мм
Макс. Ø устанавливаемой заготовки над станиной/суппортом: Ø 1140/1000 мм
Перемещение по осям X/Y/Z: 400/200 (±100)/3300 мм
Система ЧПУ: Siemens
Мощность двигателя: 55/45/37 кВт
Патрон: Ø609 мм

Основные характеристики

ЗОНА ОБРАБОТКИ
Максимальный диаметр поворота над станиной	мм	Ø1 140
Максимальный диаметр поворота над суппортом	мм	Ø1 000
Рекомендуемый диаметр точения	мм	Ø700
Максимальный диаметр точения	мм	Ø750
Максимальная длина точения	мм	3 250
ГЛАВНЫЙ ШПИНДЕЛЬ
Диаметр патрона	мм	Ø609 (24”)
Максимальная скорость вращения шпинделя	об/мин	1 500
Мощность главного двигателя	кВт	55/45/37
Максимальный момент на шпинделе	Нм	4 342
Присоединительный торец токарного шпинделя	-	A1-15
Диаметр сквозного отверстия в шпинделе	мм	Ø181
Диаметр переднего подшипника	мм	Ø240
Минимальная индексация по оси “C”	град.	0,001°
ПЕРЕМЕЩЕНИЯ
Перемещение по оси X	мм	400
Перемещение по оси Y	мм	200 (±100)
Перемещение по оси Z	мм	3 300
ПОДАЧИ
Ускоренные перемещения по оси X	м/мин	12
Ускоренное перемещение по оси Y	м/мин	6
Ускоренное перемещение по оси Z	м/мин	10
РЕВОЛЬВЕРНАЯ ГОЛОВКА
Количество позиций инструментальной головки	шт.	12
Тип инструментального диска	-	BMT85P
Максимальное сечение державки призматического инструмента	мм	32х32
Макс. сечение державки расточного резца	мм	80
Время поворота головки (на соседнюю позицию)	с	0,25
Макс. скорость вращения приводного шпинделя	об/мин.	3000
Мощность двигателя приводного инструмента	кВт	12
Максимальный момент	Нм	114
ЗАДНЯЯ БАБКА
Перемещение задней бабки	мм	3 085
Диаметр пиноли задней бабки	мм	180
Стандарт конуса пиноли	-	КМ6
Максимальное перемещение пиноли	мм	150
МАССА И ГАБАРИТЫ
Длина х Ширина х Высота	мм	7 443 х 3 031 х 2 855
Масса станка	кг	23 000
Энергопотребление	кВА	69,9

Комплектация станка

Комплектация:

Система ЧПУ Siemens;
ShopTurn;
Дисплей LED с сенсорным экраном;
4Гб оперативной памяти;
Жесткий диск на 240 Гб;
Гидравлический 3-х кулачковый патрон размером 24 дюйма;
Комплект калёных кулачков;
Комплект сырых кулачков;
Оптические линейки по трем осям (X/Y/Z);
Датчик измерения инструмента;
Датчик измерения заготовки;
Выносной пульт с маховиком;
Устройство блокировки двери;
Ножной переключатель;
Кабинетная защита станка;
Система подачи СОЖ;
Сепаратор СОЖ;
Система вытяжки масляного тумана;
Система фильтрации СОЖ с фильтром (фильтрация частиц до 50 мкм);
Пистолет СОЖ;
Пневмопистолет;
Кондиционер электрошкафа;
Конвейер для отвода стружки и тележка;
Люнет SLU-3.1 (2 шт);
Система автоматической смазки;
Система термокомпенсации шпинделя и его охлаждения;
Система защиты от столновений;
Система защита от перегрузок;
Fast Ethernet 5 Cat;
Постпроцессор;
Освещение рабочей зоны;
Набор стандартных блоков и втулок;
Приводной осевой блок – 2 шт;
Радиальный приводной блок – 2 шт;
Комплект инструмента для обслуживания;
Комплект выравнивающих опор;
Руководство по эксплуатации станка.
