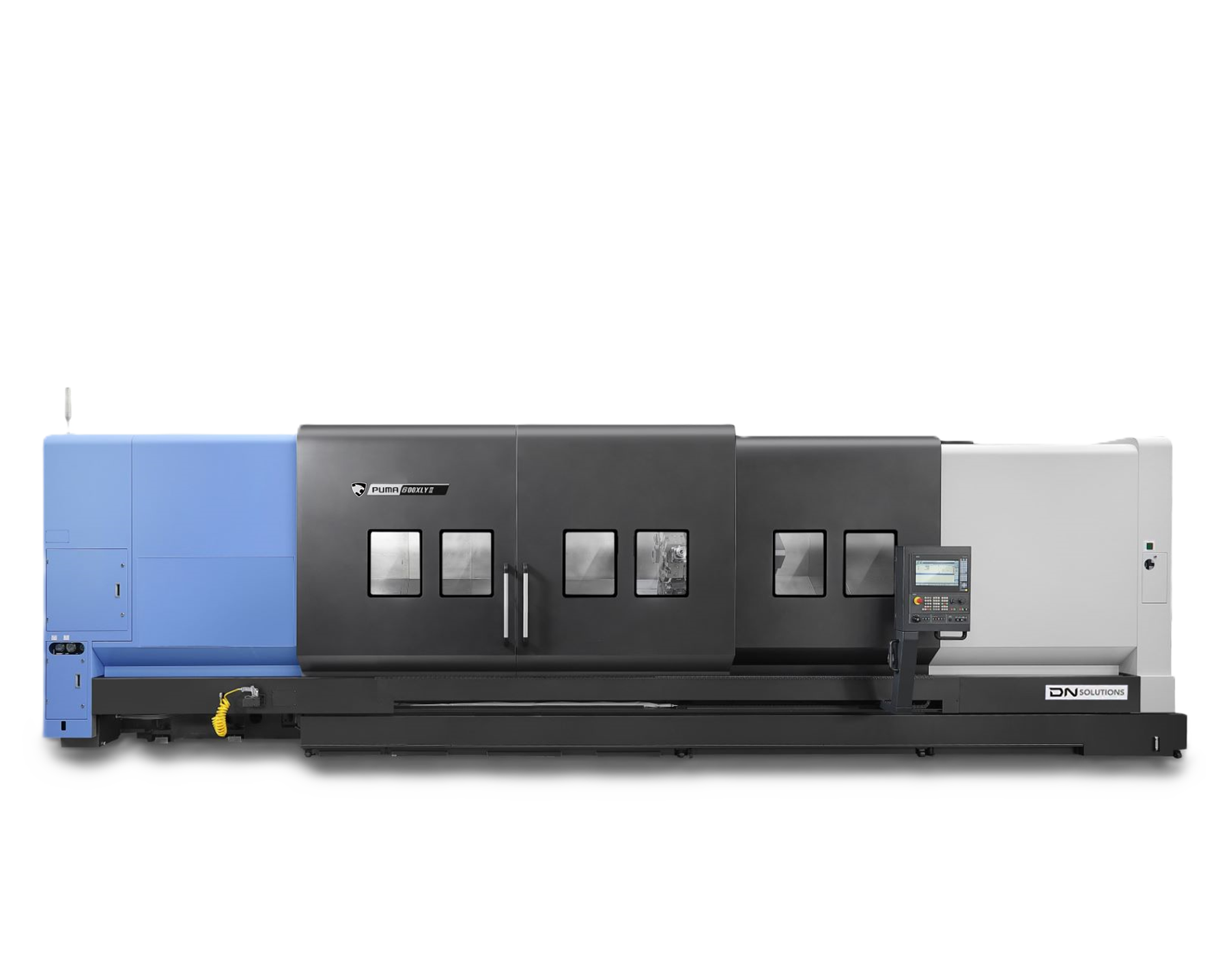

PUMA 600XLY
Производитель:
DN Solutions
Описание конструкции
- Макс. длина обработки: 5050 мм
- Макс. Ø устанавливаемой заготовки над станиной/суппортом: Ø 1140/1000 мм
- Перемещение по осям X/Z/W: 400/5100/±100 мм
- Система ЧПУ: Fanuc-i PLUS
- Мощность двигателя: 55/45/37 кВт
- Патрон: Ø 450 мм
Основные характеристики
|
ЗОНА ОБРАБОТКИ |
|
|
|
Максимальный диаметр поворота над станиной |
мм |
Ø1140 |
|
Максимальный диаметр поворота над суппортом |
мм |
Ø1000 |
|
Рекомендуемый диаметр точения |
мм |
Ø700 |
|
Максимальный диаметр точения |
мм |
Ø750 |
|
Максимальная длина точения |
мм |
5050 |
|
ГЛАВНЫЙ ШПИНДЕЛЬ |
|
|
|
Диаметр патрона |
мм |
Ø450 (18”) |
|
Максимальная скорость вращения шпинделя |
об/мин |
1800 |
|
Мощность главного двигателя |
кВт |
55/45/37 |
|
Крутящий момент на шпинделе (S1/S6) |
Нм |
6622/8922 |
|
Присоединительный торец токарного шпинделя |
- |
A2-15 |
|
Диаметр сквозного отверстия в шпинделе |
мм |
Ø152 |
|
Диаметр отверстия в шпинделе под пруток |
мм |
Ø117 |
|
ПЕРЕМЕЩЕНИЯ |
|
|
|
Перемещение по оси X |
мм |
400 |
|
Перемещение по оси Z |
мм |
5100 |
|
Перемещение по оси Y |
мм |
±100 |
|
ПОДАЧИ |
|
|
|
Ускоренные перемещения по оси X |
м/мин |
12 |
|
Ускоренное перемещение по оси Z |
м/мин |
10 |
|
РЕВОЛЬВЕРНАЯ ГОЛОВКА |
||
|
Тип револьверной головки |
|
BMT85 |
|
Количество позиций инструментальной головки |
шт. |
12 |
|
Максимальное сечение державки призматического инструмента |
мм |
32х32 |
|
Макс. сечение державки расточного резца |
мм |
80 |
|
Скорость вращения приводного инструмента |
Об/мин |
3000 |
|
Максимальная мощность двигателя приводного инструмента |
кВт |
11 |
|
ЗАДНЯЯ БАБКА |
|
|
|
Перемещение задней бабки |
мм |
4885 |
|
Диаметр пиноли задней бабки |
мм |
180 |
|
Стандарт конуса пиноли |
- |
КМ6 |
|
Максимальное перемещение пиноли |
мм |
150 |
|
МАССА И ГАБАРИТЫ |
|
|
|
Длина |
|
11200 |
|
Ширина |
мм |
3031 |
|
Высота |
|
2855 |
|
Масса станка |
кг |
26000 |
Комплектация станка
Комплектация:
- Система ЧПУ Fanuc-i PLUS с Manual Guide;
- Система автоматической смазки;
- Устройство блокировки двери;
- Гидравлический патрон 18” с гидроцилиндром;
- Кабинетная защита станка;
- Пистолет СОЖ;
- Конвейер для отвода стружки с баком для стружки;
- Гидравлический люнет SLU-5.1 – 2 шт. (рабочий диапазон 85-350мм);
- Освещение рабочей зоны;
- Комплект инструмента для обслуживания;
- Комплект выравнивающих опор;
- Руководство по эксплуатации станка.
