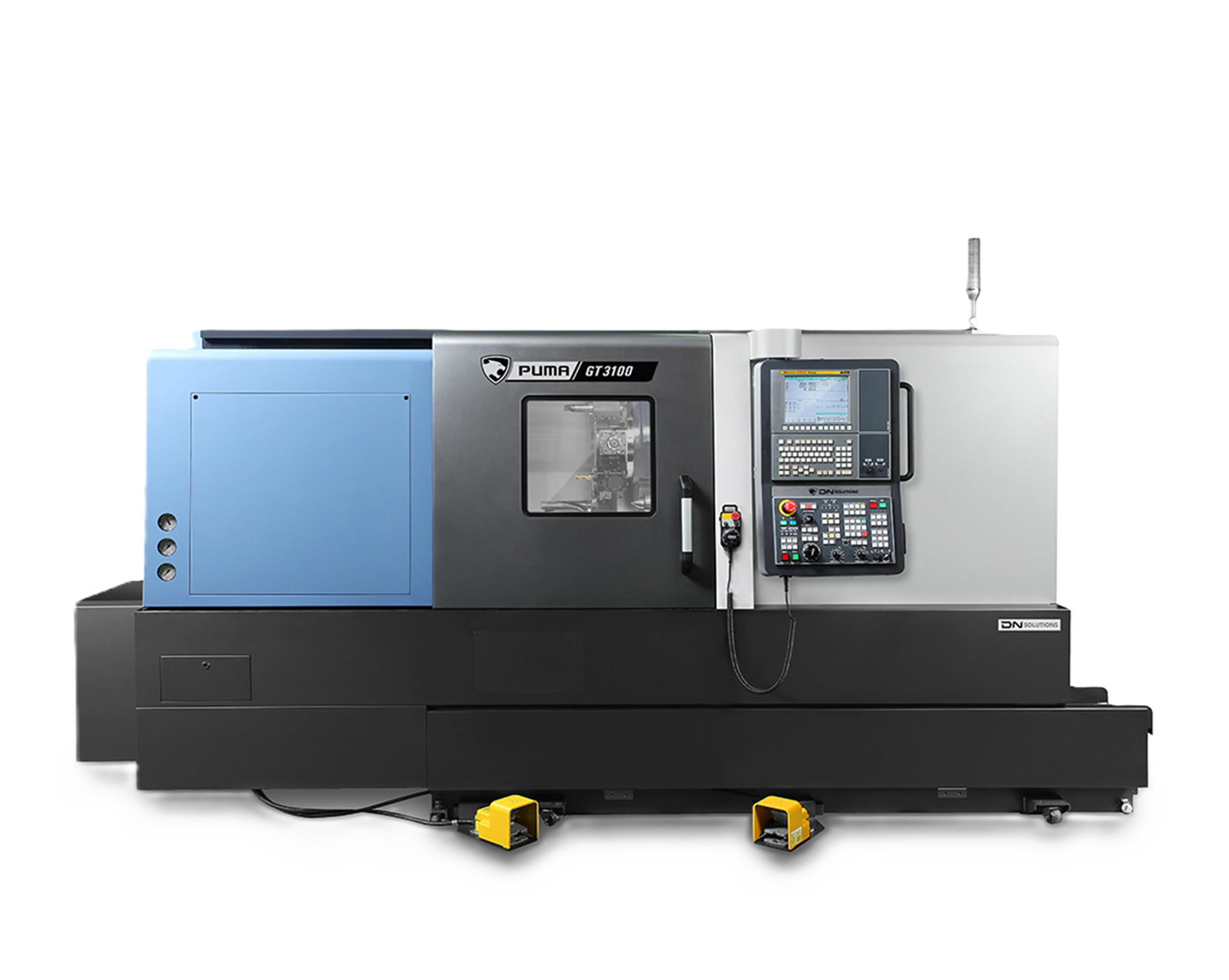

PUMA GT 3100LM

ЗОНА ОБРАБОТКИ

Максимальный диаметр поворота над станиной

мм

Ø720

Максимальный диаметр поворота над суппортом

мм

Ø590

Рекомендуемый диаметр точения

мм

Ø315

Максимальный диаметр точения

мм

Ø376

Максимальная длина заготовки

мм

1245

Максимальный диаметр обрабатываемого прутка

мм

Ø102

Максимально допустимая масса заготовки в патроне

кг

500

Максимально допустимая масса заготовки в центрах

кг

1000

ГЛАВНЫЙ ШПИНДЕЛЬ

Диаметр патрона

мм

Ø315

Максимальная скорость вращения шпинделя

об/мин

2800

Мощность главного двигателя

кВт

22/18.5

Максимальный момент на шпинделе

Нм

1123

Присоединительный торец токарного шпинделя

-

A2-11

Диаметр сквозного отверстия в шпинделе

мм

Ø115

Диаметр отверстия тяги

мм

Ø103

ПЕРЕМЕЩЕНИЯ

Перемещение по оси X

мм

260

Перемещение по оси Z

мм

1350

Угол наклона направляющих

град

30°

Тип направляющих

-

скольжения

Расстояние между направляющими оси Z

мм

437

Расстояние между направляющими оси X

мм

320

Расстояние между направляющими задней бабки

мм

335

ПОДАЧИ

Ускоренные перемещения по оси X

м/мин

24

Ускоренное перемещение по оси Z

м/мин

30

Осевое усилие по оси X (пост. /прерывистое)

Н

6761 / 9465

Осевое усилие по оси Z (пост. /прерывистое)

Н

12 414 / 17 379

Параметры ШВП по оси X (диаметр/шаг)

мм

32 х 10

Параметры ШВП по оси Z (диаметр/шаг)

мм

40 х 10

Мощность серводвигателя подачи X

кВт

3,4

Мощность серводвигателя подачи Z

кВт

4,0

ТОЧНОСТЬ

Точность позиционирования по оси X

мм

0,01

Точность позиционирования по оси Z

мм

0,02

Точность позиционирования по оси С

град.

0,0167

Повторяемость позиционирования по оси X

мм

±0,002

Повторяемость позиционирования по оси Z

мм

±0,003

Повторяемость позиционирования по оси C

град.

±0,006

РЕВОЛЬВЕРНАЯ ГОЛОВКА

Тип инструментального диска

-

BMT65P

Максимальное сечение державки призматического инструмента

мм

25х25

Максимальное сечение державки расточного резца

мм

50

Максимальное усилие зажима головки

кН

59

Время поворота на соседнюю позицию

сек

0,15

Время поворота на произвольную позицию

сек

1,2

Макс. скорость вращения приводного шпинделя

об/мин.

5000

Мощность двигателя приводного инструмента

кВт

7,5/5,5

Макс. размер метчика, устанавливаемого в головку

-

М20х2,5

ЗАДНЯЯ БАБКА

Диаметр пиноли задней бабки

мм

100

Стандарт конуса пиноли

-

КМ5

Максимальное перемещение пиноли

мм

100

Максимальное усилие поджима центром

кН

11,3

ИСТОЧНИКИ ПИТАНИЯ И РАСХОДНЫЕ МАТЕРИАЛЫ

Энергопотребление (продолжительный режим)

кВА

34

Давление сжатого воздуха

МПа

0,5

Расход сжатого воздуха

нл/мин

50

Объем гидравлического бака

л

20

Расход гидравлической жидкости

л/мин.

24

Давление насоса

-

2,2кВт х 4МПа

Объем бака СОЖ

л

275

Расход СОЖ

л/мин.

40

Давление насоса СОЖ

-

57В х 1,7МПа

МАССА И ГАБАРИТЫ

Длина х Ширина

мм

4465 х 3225

Высота

мм

2110

Масса станка

кг

7050
