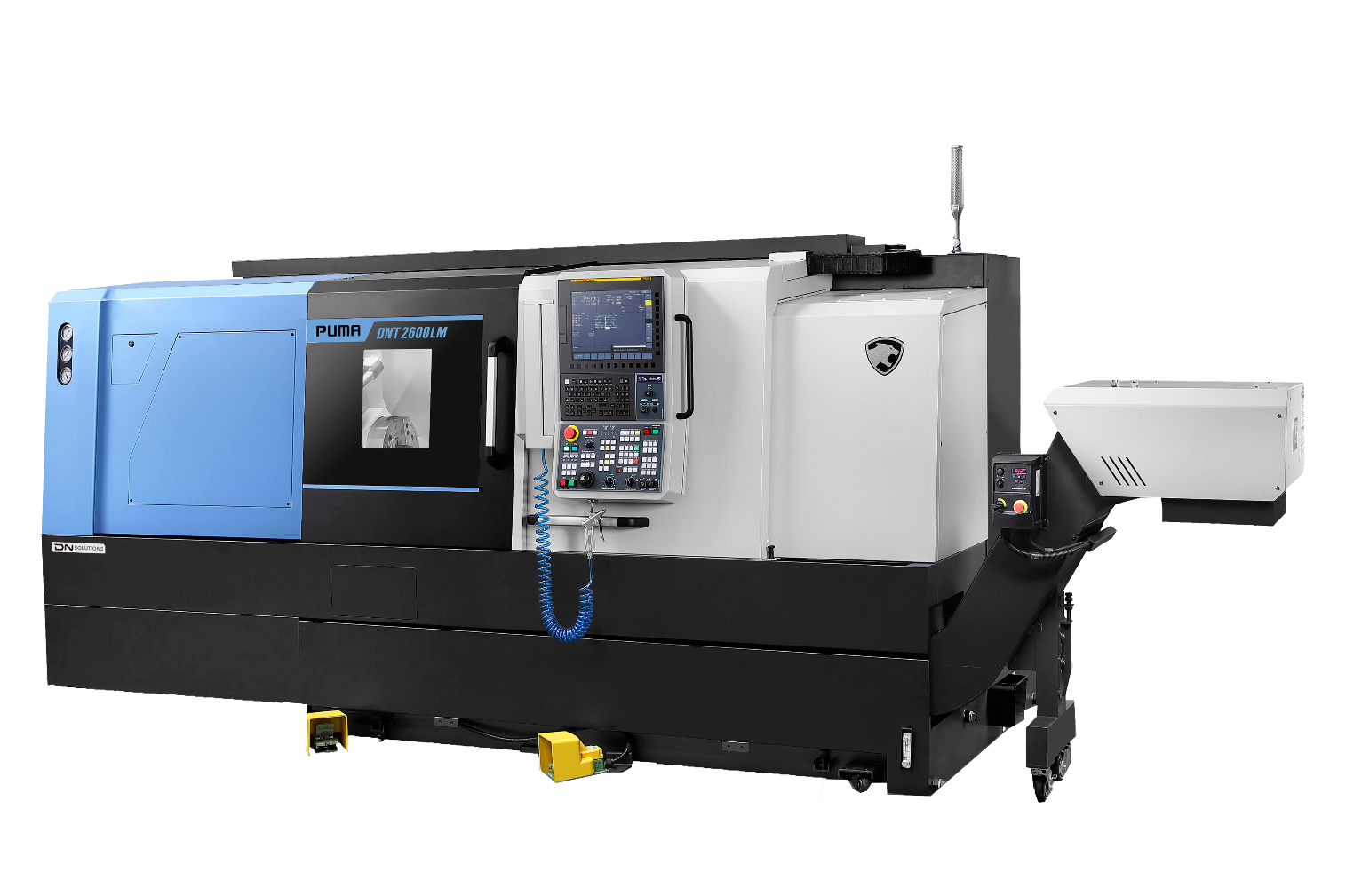

PUMA DNT 2600LM

Производитель:

DN Solutions

На складе

Оставить заявку

Описание конструкции
Основные характеристики
Комплектация станка

Описание конструкции

Серия станков PUMA DNT – это новый токарный обрабатывающий центр для тяжелого точения, с высокопроизводительными шпинделями и большой рабочей зоной.
Коробчатая конструкция направляющих, расположенных под углом 30° и высокая мощность шпинделя придают станку впечатляющие возможности для резания.
Внутреннее пространство станка организовано таким образом, что в нем не скапливается стружка.

Операционная панель проста в использовании.
Станок оснащается приводной револьверной головкой ВМТ55Р с высоким моментом и задней бабкой с выдвижной пинолью с высоким усилием поджима.
Гидравлический патрон обладает увеличенным диаметром сквозного отверстия.

Основные характеристики

ЗОНА ОБРАБОТКИ
Максимальный диаметр поворота над станиной (пересечение с передней дверью)	мм	Ø650
Максимальный диаметр поворота над суппортом	мм	Ø460
Рекомендуемый диаметр точения	мм	Ø255
Максимальный диаметр точения	мм	Ø365
Максимальная длина обработки	мм	1023
Максимальный диаметр обрабатываемого прутка	мм	Ø81
ГЛАВНЫЙ ШПИНДЕЛЬ
Тип трансмиссии	-	ременный
Диаметр стандартного патрона	мм	Ø305 (12”)
Максимальная скорость вращения шпинделя	об/мин	3500
Мощность главного двигателя (S6 25%/S6 60%/S1)	кВт	22/18.5
Присоединительный торец токарного шпинделя	-	A2-8
Диаметр переднего подшипника	мм	130
Диаметр сквозного отверстия в шпинделе	м	Ø91
Максимальный момент на оси C	Нм	735
Минимальный угол индексации шпинделя (ось С)	°	0,001
ПЕРЕМЕЩЕНИЯ
Перемещение по осям X / Z	мм	260 / 1100
Поворот по оси C	град.	360
ПАРАМЕТРЫ ТОЧНОСТИ[1]
Точность позиционирования по осям X / Z	мм	0,01 / 0,02
Точность позиционирования по оси C	град.	0,0167 (1’)
Повторяемость позиционирования по оси X	мм	±0,002 / ±0,003
Повторяемость позиционирования по оси C	град.	±0,006 (±21,6”)
СИСТЕМА ОСЕЙ
Ускоренное перемещение по осям X / Z	м/мин	24 / 30
Ускоренное перемещение по оси C	об/мин.	200
Тип направляющих	-	коробчатые
Угол наклона станины	град.	30
РЕВОЛЬВЕРНАЯ ГОЛОВКА (СТАНДАРТ)
Количество позиций инструмента	шт.	12 (BMT65P)
Мощность двигателя приводного инструмента	кВт	5,5/2,2 (S3 15%/S1 Пост.)
Максимальная скорость вращения приводного инструмента	об/мин.	5000
Максимальный момент вращающегося инструмента	Нм	70
Сечение призматического резца	мм	25х25
Сечение расточного резца	мм	Ø40
ЗАДНЯЯ БАБКА (СТАНДАРТ)
Диаметр пиноли	мм	100
Максимальное перемещение	мм	100
Перемещение задней бабки	мм	1100
Центр задней бабки (вращающийся)	-	КМ5
МАССА И ГАБАРИТЫ
Занимаемая площадь пола	мм	3800 х 1839
Высота	мм	1780
Масса станка[2]	кг	4950
Потребление электроэнергии (продолжит. режим)	кВА	34,53
Объём бака	л	281

[1] Точность измеряется в соответствии со стандартом DN Solutions.

[2] Масса станка рассчитана в стандартной комплектации и с установленными компонентами.

Комплектация станка

Комплектация:

Система ЧПУ Fanuc 0i PLUS;
Manual Guide i;
Гидравлический патрон 12”;
Комплект калёных кулачков;
Система подачи СОЖ;
Ножной переключатель;
Устройство блокировки двери;
Кабинетная защита станка;
Гидравлическая станция;
Датчик автоматической привязки инструмент;
Конвейер для стружки с тележкой;
Система автоматической смазки;
Освещение рабочей зоны;
Комплект инструмента для обслуживания;
Комплект выравнивающих опор;
Руководство по эксплуатации станка;
Комплект стандартных блоков для инструмента;
Осевой приводной блок;
Радиальный приводной блок.
