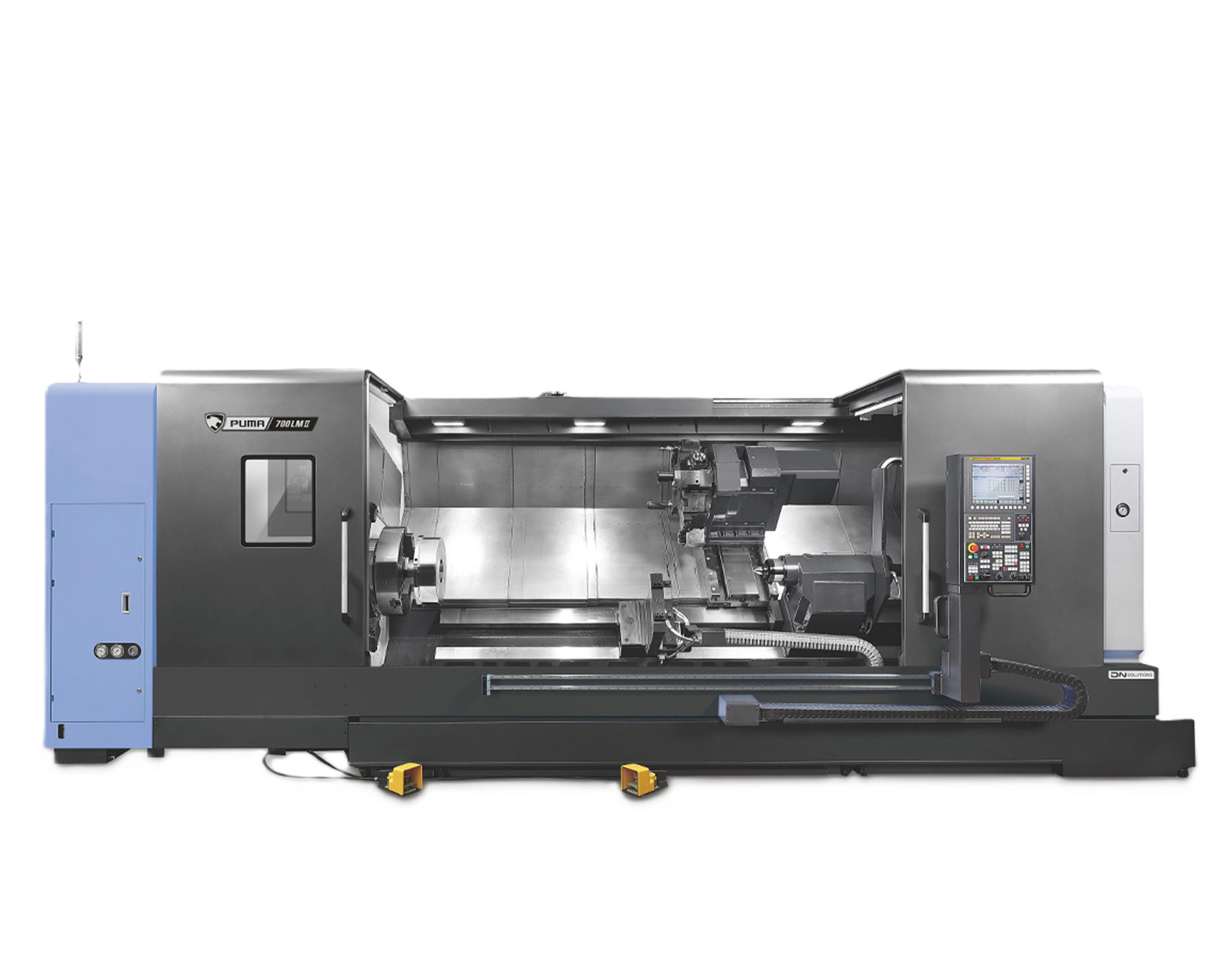

PUMA 700LМII
Производитель:
DN Solutions
Описание конструкции
- Макс. длина обработки: 3200 мм
- Макс. Ø устанавливаемой заготовки над станиной/суппортом: Ø 1100/800 мм
- Перемещение по осям X/Z: 470/3235 мм
- Система ЧПУ: Fanuc 0i PLUS
- Мощность двигателя: 55/45/37 кВт
- Патрон: Ø 609 мм
Основные характеристики
|
ЗОНА ОБРАБОТКИ |
|
|
|
Максимальный диаметр поворота над станиной |
мм |
Ø1 000 |
|
Максимальный диаметр поворота над суппортом |
мм |
Ø800 |
|
Рекомендуемый диаметр точения |
мм |
Ø700 |
|
Максимальный диаметр точения |
мм |
Ø900 |
|
Максимальная длина точения |
мм |
3 200 |
|
ГЛАВНЫЙ ШПИНДЕЛЬ |
|
|
|
Диаметр патрона |
мм |
Ø609 (24”) |
|
Максимальная скорость вращения шпинделя |
об/мин |
1500 |
|
Мощность главного двигателя |
кВт |
55/45/37 |
|
Максимальный момент на шпинделе |
Нм |
8076 |
|
Присоединительный торец токарного шпинделя |
- |
A1-15 |
|
Диаметр сквозного отверстия в шпинделе |
мм |
Ø181 |
|
Диаметр переднего подшипника |
мм |
Ø240 |
|
Минимальная индексация по оси “C” |
град. |
0,001° |
|
ПЕРЕМЕЩЕНИЯ |
|
|
|
Перемещение по оси X |
мм |
470 |
|
Перемещение по оси Z |
мм |
3 235 |
|
ПОДАЧИ |
|
|
|
Ускоренные перемещения по оси X |
м/мин |
12 |
|
Ускоренное перемещение по оси Z |
м/мин |
10 |
|
РЕВОЛЬВЕРНАЯ ГОЛОВКА |
||
|
Количество позиций инструментальной головки |
шт. |
12 |
|
Тип инструментального диска |
- |
BMT85P |
|
Максимальное сечение державки призматического инструмента |
мм |
32х32 |
|
Макс. сечение державки расточного резца |
мм |
80 |
|
Время поворота головки (на соседнюю позицию) |
с |
0,25 |
|
Макс. скорость вращения приводного шпинделя |
об/мин. |
3000 |
|
Мощность двигателя приводного инструмента |
кВт |
11 |
|
ЗАДНЯЯ БАБКА |
|
|
|
Перемещение задней бабки |
мм |
3 135 |
|
Диаметр пиноли задней бабки |
мм |
160 |
|
Стандарт конуса пиноли |
- |
КМ6 |
|
Максимальное перемещение пиноли |
мм |
150 |
|
МАССА И ГАБАРИТЫ |
|
|
|
Длина |
мм |
7354 |
|
Ширина |
мм |
2713 |
|
Высота |
мм |
2590 |
|
Масса станка |
кг |
22 000 |
|
Энергопотребление |
кВА |
68,6 |
Комплектация станка
Комплектация:
- Система ЧПУ Fanuc 0i PLUS;
- Патрон 24 дюйма (ø609 мм);
- Устройство блокировки двери;
- Кабинетная защита станка;
- Автоматический датчик измерения инструмента (несъёмный);
- Система подачи СОЖ;
- Система подачи СОЖ через инструмент с давлением 4,5 Бар;
- Система фильтрации СОЖ;
- Сепаратор масла;
- Пистолет СОЖ;
- Пневмопистолет;
- Конвейер для отвода стружки и тележка;
- Набор стандартных держателей инструмента;
- Приводная осевая голова - 2шт;
- Приводная угловая голова – 2шт;
- Педаль для разжима/зажима кулачков;
- PROFIBUS-DP TYPE;
- Ethernet;
- Освещение рабочей зоны;
- Система автоматической смазки;
- Комплект инструмента для обслуживания;
- Комплект выравнивающих опор;
- Руководство по эксплуатации станка.
