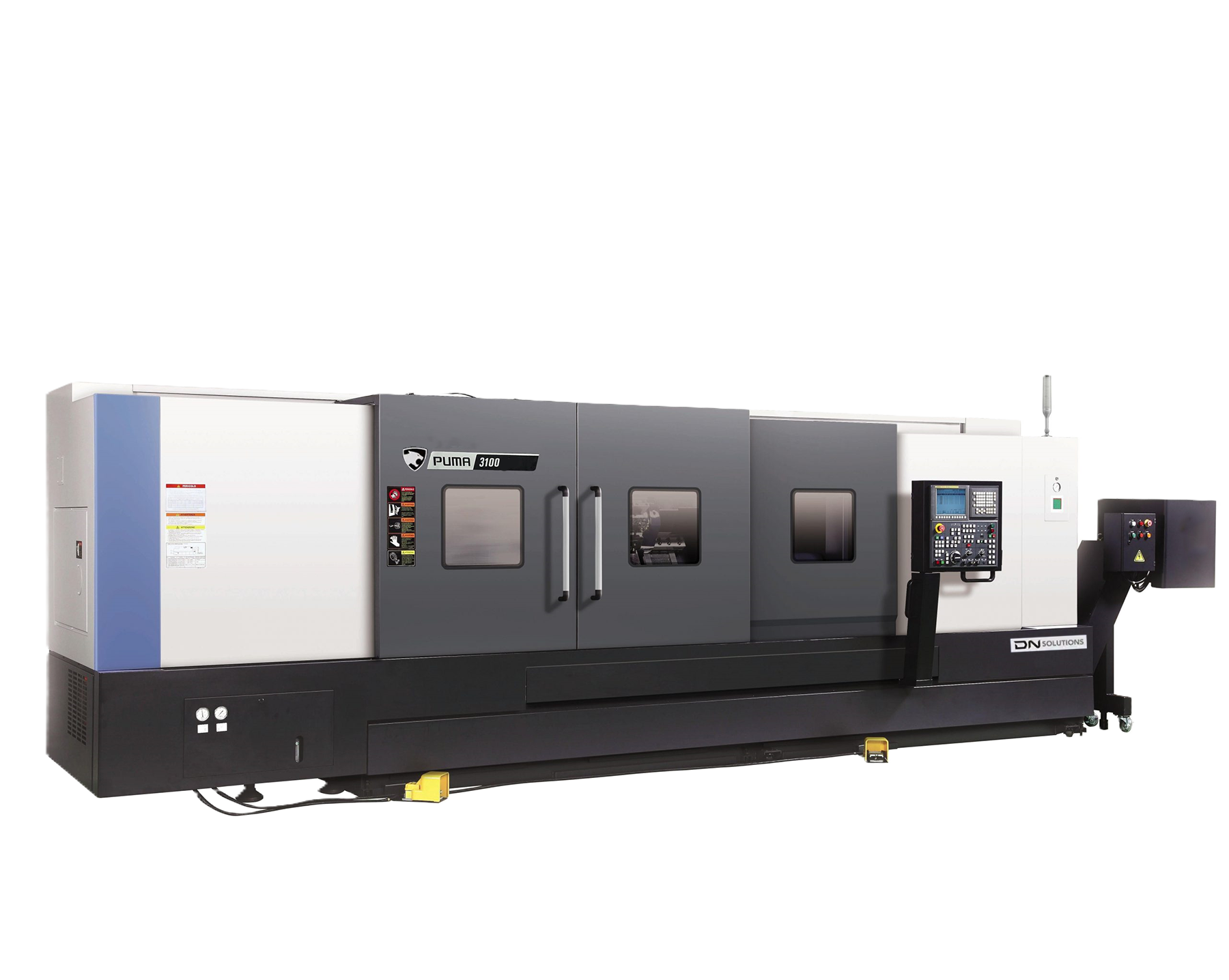

PUMA 3100LM

Производитель:

DN Solutions

На складе

Оставить заявку

Описание конструкции
Основные характеристики
Комплектация станка

Описание конструкции

Макс. длина обработки: 1285 мм
Макс. Ø устанавливаемой заготовки над станиной/суппортом: Ø 630/460 мм
Перемещение по осям X/Z/С: 293/1 350/360 мм
Система ЧПУ: Fanuc 0i Plus
Мощность двигателя: 22/18,5 кВт
Патрон: Ø 304 (12”) мм

Основные характеристики

ЗОНА ОБРАБОТКИ
Максимальный диаметр поворота над станиной	мм	Ø850
Рекомендуемый диаметр точения	мм	Ø315
Максимальный диаметр поворота над суппортом	мм	Ø670
Максимальный диаметр точения	мм	Ø420
Максимальная длина точения	мм	1 285
Максимальный диаметр обрабатываемого прутка	мм	Ø102
ГЛАВНЫЙ ШПИНДЕЛЬ
Диаметр патрона	мм	Ø304 (12”)
Максимальная скорость вращения шпинделя	об/мин	2800
Мощность главного двигателя	кВт	22/18.5
Присоединительный торец токарного шпинделя	-	A2-11
Диаметр переднего подшипника	мм	160
Диаметр сквозного отверстия в шпинделе	м	Ø115
Минимальная индексация шпинделя по оси “C”	град.	0,001°
ПЕРЕМЕЩЕНИЯ
Перемещение по оси X	мм	293
Перемещение по оси Z	мм	1 350
Перемещение по оси С	°	360
ПОДАЧИ
Ускоренные перемещения по осям X/Z	м/мин	30/30
РЕВОЛЬВЕРНАЯ ГОЛОВКА
Количество позиций инструмента	шт.	12 (BMT65P)
Сечение призматического резца	мм	25х25
Сечение расточного резца	мм	Ø50
Время поворота головки (на соседнюю позицию)	с	0,15
Макс. скорость вращения приводного шпинделя	об/мин.	5000
Мощность двигателя приводного инструмента	кВт	7,5/5,5
ЗАДНЯЯ БАБКА
Диаметр пиноли задней бабки	мм	100
Стандарт конуса пиноли	-	КМ5
Максимальное перемещение пиноли	мм	100
МАССА И ГАБАРИТЫ
Длина	мм	4 530
Ширина	мм	2 105
Высота	мм	2 020
Масса станка	кг	7 500
Энергопотребление (продолжительный режим)	кВА	44,42

Комплектация станка

Комплектация:

Система ЧПУ Fanuc 0i PLUS;
Шпиндель с двигателем мощностью 22/18,5 кВт и ременным типом передачи;
Трёхкулачковый гидравлический патрон ø304,8 мм (12”);
Ось “C” шпинделя;
12ти-позиционная револьверная головка с приводным инструментом;
Автоматический датчик привязки инструмента Renishaw;
Коробчатые направляющие по всем осям;
Система подачи СОЖ;
Пистолет СОЖ;
Устройство блокировки двери;
Кабинетная защита станка;
Ножной переключатель;
Гидравлическая станция;
Конвейер для стружки с тележкой;
Система автоматической смазки;
Освещение рабочей зоны;
Система защиты станка при выключении электроэнергии или перепадах напряжения;
Стандартный набор блоков и втулок;
Приводной осевой блок;
Приводной радиальный блок;
Комплект инструмента для обслуживания;
Комплект выравнивающих опор;
Руководство по эксплуатации станка на русском языке.
