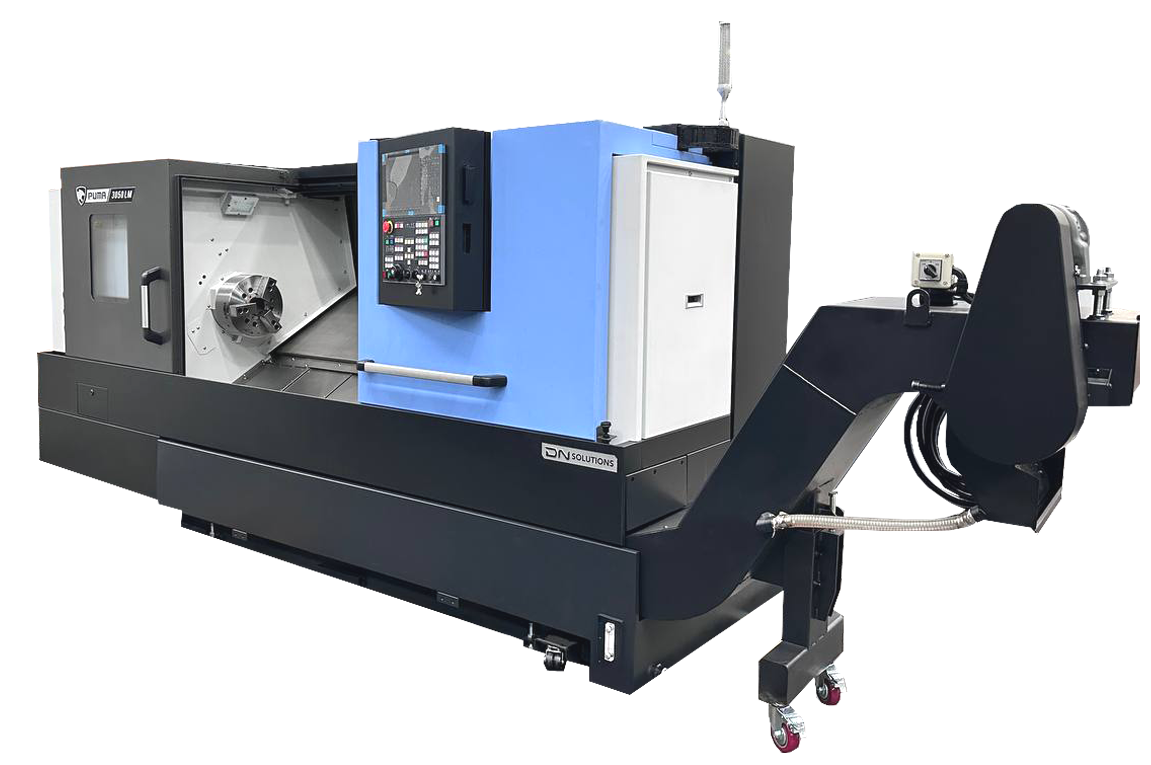

PUMA 3050LM

ЗОНА ОБРАБОТКИ

Максимальный диаметр поворота над станиной

мм

Ø630

Максимальный диаметр поворота над суппортом

мм

Ø460

Рекомендуемый диаметр точения

мм

Ø305

Максимальный диаметр точения

мм

Ø410

Максимальная длина точения

мм

1022

Максимальный диаметр обрабатываемого прутка

мм

Ø76

ГЛАВНЫЙ ШПИНДЕЛЬ

Максимальная скорость вращения шпинделя

об/мин

3000

Присоединительный торец токарного шпинделя

-

A2-8

Диаметр переднего/заднего подшипника

мм

140/130

Диаметр сквозного отверстия в шпинделе

мм

Ø91

Минимальная дискретность поворота по оси C

град.

0,001°

Мощность главного двигателя

кВт

18.5/15

ПЕРЕМЕЩЕНИЯ

Перемещение по оси X

мм

265 (60+205)

Перемещение по оси Z

мм

1100

Поворот по оси C

град.

360°

ПОДАЧИ

Ускоренное перемещение по оси X

м/мин

24

Ускоренное перемещение по оси Z

м/мин

30

Быстрый поворот по оси C

об/мин

200

Двигатель подачи оси X

кВт

1,8

Двигатель подачи оси Z

кВт

3,0

Тип направляющих

-

коробчатые

РЕВОЛЬВЕРНАЯ ГОЛОВКА

Количество позиций инструмента

шт.

12

Сечение державки призматического резца

мм

25х25

Сечение державки расточного резца

мм

Ø40

Время поворота головки (на соседнюю позицию)

с.

0,15

Максимальная скорость вращения приводного инструмента

об/мин.

5000

Мощность двигателя приводного инструмента

кВт

5,5

ТОЧНОСТЬ

Точность позиционирования по осям X, Z

0.01

Повторяемость по осям X/Z

±0.002/±0.003

ЗАДНЯЯ БАБКА

Диаметр пиноли задней бабки

мм

100

Стандарт конуса пиноли

-

КМ5

Максимальное перемещение пиноли

мм

100

Максимальное давление центра

кН

11

МАССА И ГАБАРИТЫ

Длина (по площади пола)

мм

3735

Ширина

мм

1630

Высота

мм

1720

Масса станка

кг

5900

Мощность источника питания

кВА

27,95
