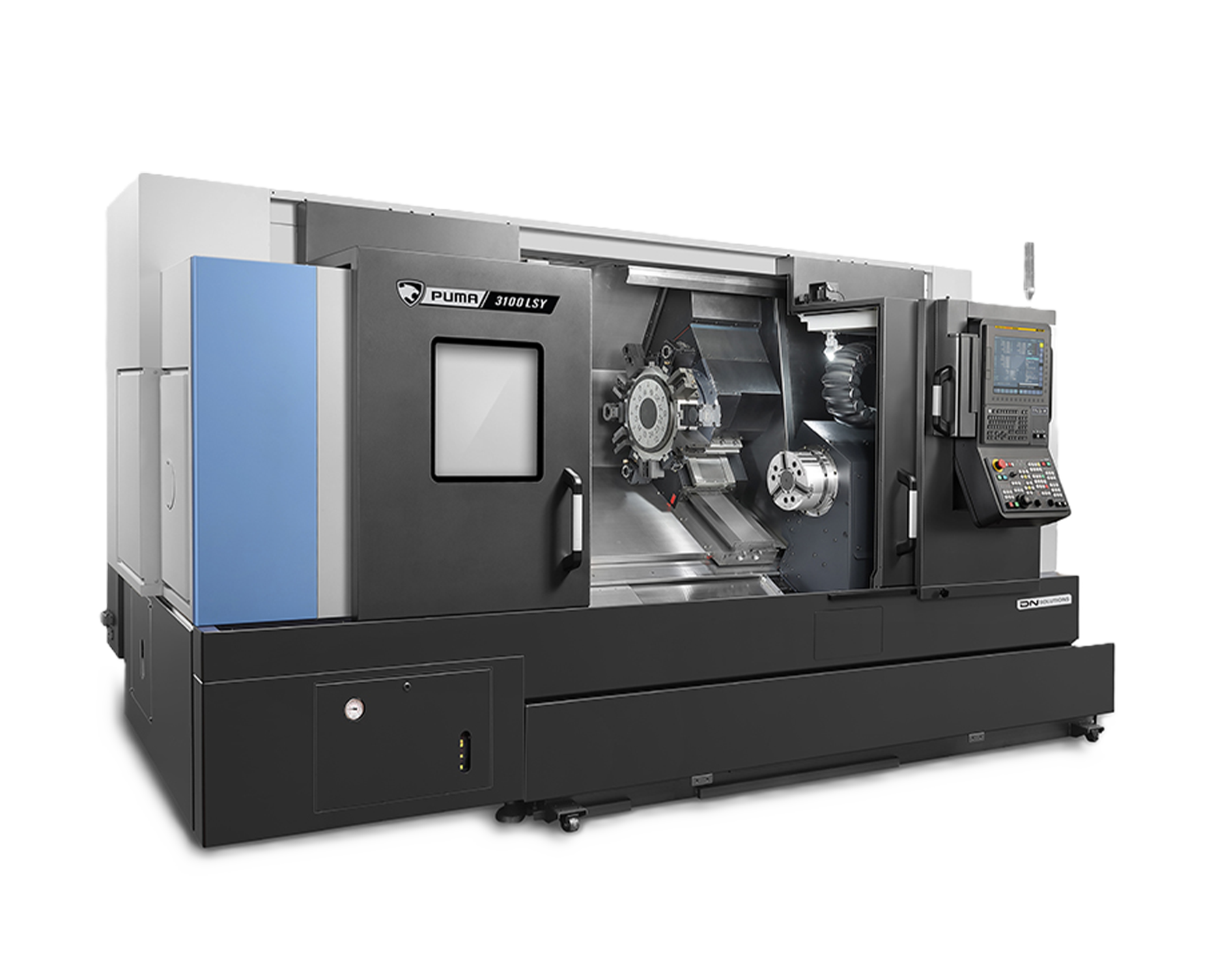

PUMA 3100LSY

Производитель:

DN Solutions

На складе

Оставить заявку

Описание конструкции
Основные характеристики
Комплектация станка

Описание конструкции

Макс. длина обработки: 1285 мм
Макс. Ø устанавливаемой заготовки над станиной/суппортом: Ø 850/670 мм
Перемещение по осям X/Z/Y/B/C: 293 (83+210)/1350/130 (±65)/1270/360° мм
Система ЧПУ: Fanuc 0i Plus
Мощность двигателя: 26/22/18,5кВт
Патрон: Ø 315 мм

Основные характеристики

ЗОНА ОБРАБОТКИ
Максимальный диаметр поворота над станиной	мм	Ø850
Максимальный диаметр поворота над суппортом	мм	Ø670
Максимальный диаметр точения	мм	Ø420
Рекомендуемый диаметр точения	мм	Ø315
Максимальная длина точения	мм	1285
Макс. диаметр обрабатываемого прутка	мм	Ø102
ПЕРЕМЕЩЕНИЯ
Перемещение по оси X	мм	293 (83+210)
Перемещение по оси Z	мм	1350
Перемещение по оси Y	мм	130 (±65)
Перемещение по оси В	мм	1270
Перемещение по оси С	град.	360°
ГЛАВНЫЙ ШПИНДЕЛЬ
Диаметр патрона	мм	315 (12")
Максимальная скорость вращения шпинделя	об/мин	2800
Мощность главного двигателя	кВт	26/22/18.5
Присоединительный торец токарного шпинделя	-	A2-11
Диаметр переднего подшипника шпинделя	мм	Ø160
Диаметр сквозного отверстия в шпинделе	м	Ø115
Минимальная индексация шпинделя по оси “C”	град.	0,001°
ВСПОМОГАТЕЛЬНЫЙ ШПИНДЕЛЬ
Диаметр патрона	мм	250 (10")
Максимальная скорость вращения шпинделя	об/мин	4000
Мощность главного двигателя	кВт	22/15
Присоединительный торец токарного шпинделя	-	A2-8
Диаметр переднего подшипника	мм	130
Диаметр сквозного отверстия в шпинделе	м	Ø91
Минимальная индексация шпинделя по оси “C”	град.	0,001°
ПОДАЧИ
Ускоренные перемещения по осям X/Z/B/Y	м/мин	30/30/30/10
Ускоренное перемещение по оси С	об/мин	200
РЕВОЛЬВЕРНАЯ ГОЛОВКА
Количество позиций инструмента	шт.	12 (BMT65P)
Сечение призматического резца	мм	25х25
Сечение расточного резца	мм	Ø50
Время поворота головки (на соседнюю позицию)	с	0,15
Макс. скорость вращения приводного шпинделя	об/мин.	5000
Мощность двигателя приводного инструмента	кВт	5.5/1.5
МАССА И ГАБАРИТЫ
Длина х Ширина х Высота	мм	4530x2067x2315
Масса станка	кг	8500
Энергопотребление	кВА	45.61

Комплектация станка

Комплектация:

Система ЧПУ Fanuc 0i PLUS c монитором 15”;
Manual Guide i;
Шпиндель с двигателем мощностью 26/22/18,5 кВт и осью С;
Вспомогательный шпиндель мощностью 22/15 кВт и осью С;
12ти-позиционная револьверная головка с приводным инструментом и осью “Y”;
Коробчатые направляющие по всем осям;
Система подачи СОЖ с баком;
Пистолет подачи СОЖ;
Пневмопистолет;
Система удаления масляного тумана;
Сепаратор масла;
Ножной переключатель;
Устройство блокировки двери;
Кабинетная защита станка;
Трансформатор;
Датчик привязки инструмента Renishaw;
Датчик измерения деталей Renishaw;
Система охлаждения шпинделей;
Система воздушного обдува патронов;
Гидравлическая станция;
Конвейер для стружки с тележкой;
Система автоматической смазки;
Освещение рабочей зоны;
Комплект инструмента для обслуживания;
Комплект выравнивающих опор;
Руководство по эксплуатации станка на русском языке.
