Описание конструкции

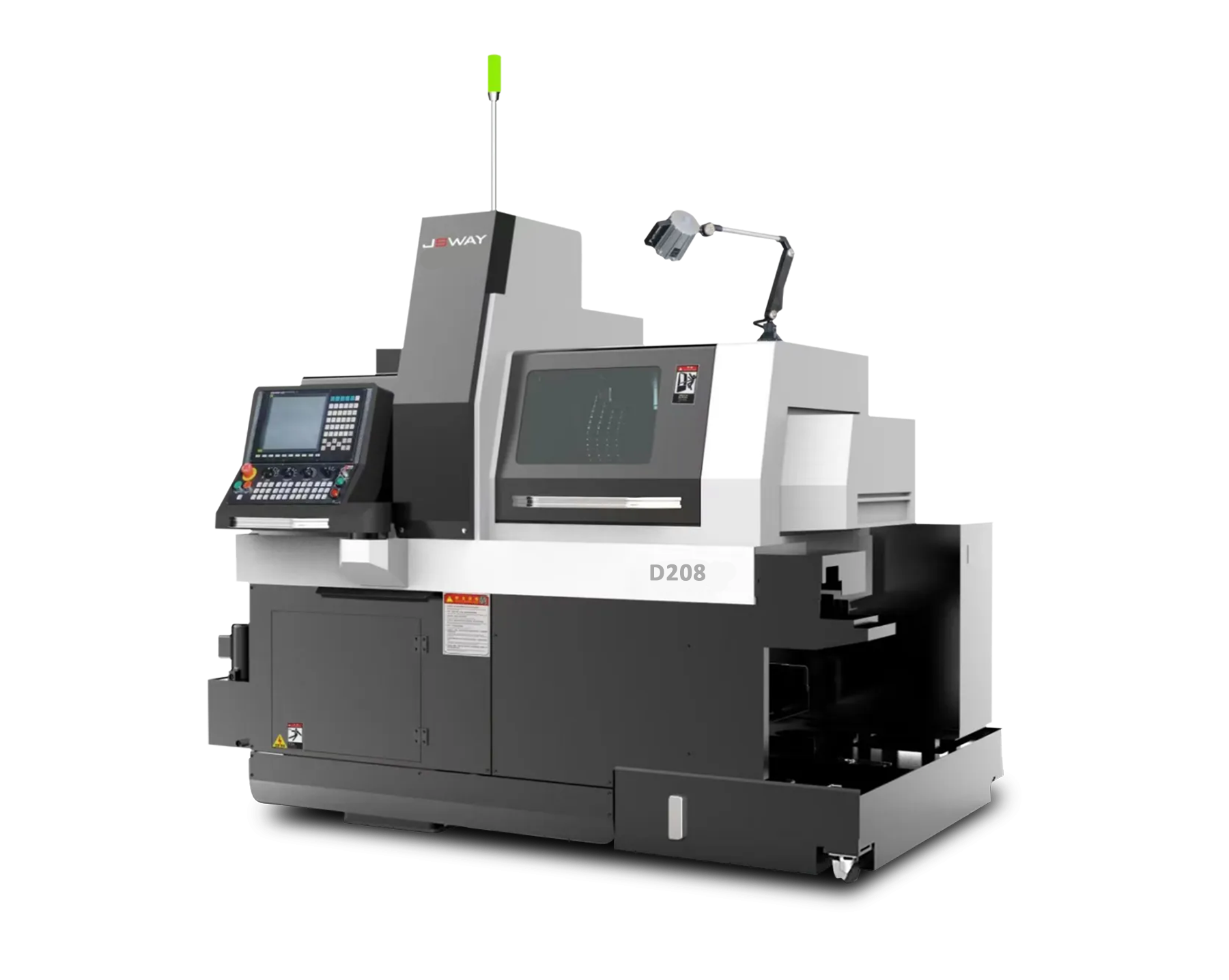

D208 – это высокоточный автомат продольного точения с ЧПУ, двойным шпинделем и двойной не зависимой друг от друга резцедержкой .
Станок оснащен задней осью, трехканальной системой ЧПУ с независимым управлением и высокожёстким сверлильным суппортом.
Автомат предназначен для обработки сложных деталей, специализирован для нержавеющих сталей, больших диаметров и тяжелых режимов резания.

Станок может выполнять операции точения, фрезерования, сверления, нарезания резьбы метчиком и резцами, а также нарезания пазов за один установ.
Возможна обработка в обратном направлении и горизонтальная.

Основные характеристики

РАБОЧАЯ ЗОНА
Диаметры обработки		мм	Ø20
Максимальный диаметр прутка, зажимаемого в противошпиндель		мм	Ø20
Максимальный диаметр сверления в главном шпинделе		мм	Ø10
Максимальный размер нарезаемой резьбы (метчиком) в главном шпинделе		-	М10
Максимальный диаметр сверления боковым инструментом		мм	Ø8
Максимальный диаметр резьбы нарезаемым боковым инструментом		-	М8
Максимальный диаметр сверления в противошпинделе		мм	Ø8
Максимальный размер резьбы, нарезаемой в противошпинделе		-	М8
Максимальная длина обработки	с вращающейся направляющей втулкой	мм	125
	без втулки	мм	60
ШПИНДЕЛИ
Мощность двигателя		кВт	3,7
Макс. скорость вращения главного шпинделя		об/мин	12 000
Диаметр сквозного отверстия		мм	Ø25
Мощность двигателя противошпинделя		кВт	3,7
Макс. скорость вращения противошпинделя		об/мин	12 000
Мощность двигателя приводного инструмента		кВт	1
Макс. скорость вращения приводного инструмента		об/мин	5 000
ИНСТРУМЕНТ
Общее количество инструмента		шт.	29
Размеры проходных резцов		мм	12х12
Размер зажимной цанги для осевого инструмента		-	ER16
ПЕРЕМЕЩЕНИЯ И ПРИВОДЫ
Мощность серводвигателей Z1/X1/Y1/Z2/X2/Y2/X3/Y3		кВт	1
Скорость быстрых перемещений по осям Y1/Z1/Y3/Z2		м/мин.	32
Скорость быстрых перемещений по осям X1/X2/X3/Y2		м/мин.	24
Минимальное приращение ЧПУ по осям		мм	0,001
МАССА И ГАБАРИТЫ
Масса станка		кг	3000
Длина станка		мм	2350
Ширина станка		мм	2230
Высота станка		мм	1680

Комплектация станка

Комплектация:

Система ЧПУ Fanuc 31i-B PLUS, 10.4” LCD;
3х канальный режим обработки (2 канала для главного шпинделя и 1 канал для контршпинделя);
Линейная и круговая интерполяция;
Блок радиальных призматических инструментов основного шпинделя 8 фикс 12х12 + 4 боковых приводных ER16;
Блок торцевых инструментов основного шпинделя 4 фикс. ER16+ 2 приводных ER16;
Блок торцевых инструментов контршпинделя 5 фикс. ER16+ 4 приводных ER16;
Блок радиальных инструментов для контршпинделя 2 приводных ER16;
Синхронизация шпинделей;
Синхронизация осей Z1/Z2;
Жёсткое резьбонарезание;
Система подачи СОЖ;
Барфидер для прутка длиной 3200 мм;
Конвейер для стружки;
Система автоматической смазки;
Пневматический блок;
Освещение рабочей зоны;
Трехцветный сигнальный индикатор работы станка;
Кондиционер электрошкафа;
Система вытяжки масляного тумана;
Инструмент для обслуживания станка;
Трансформатор;
Напольная площадка;
Защитные кожухи для ограждения рабочей зоны;
Комплект выравнивающих опор;
Руководство по эксплуатации станка.
