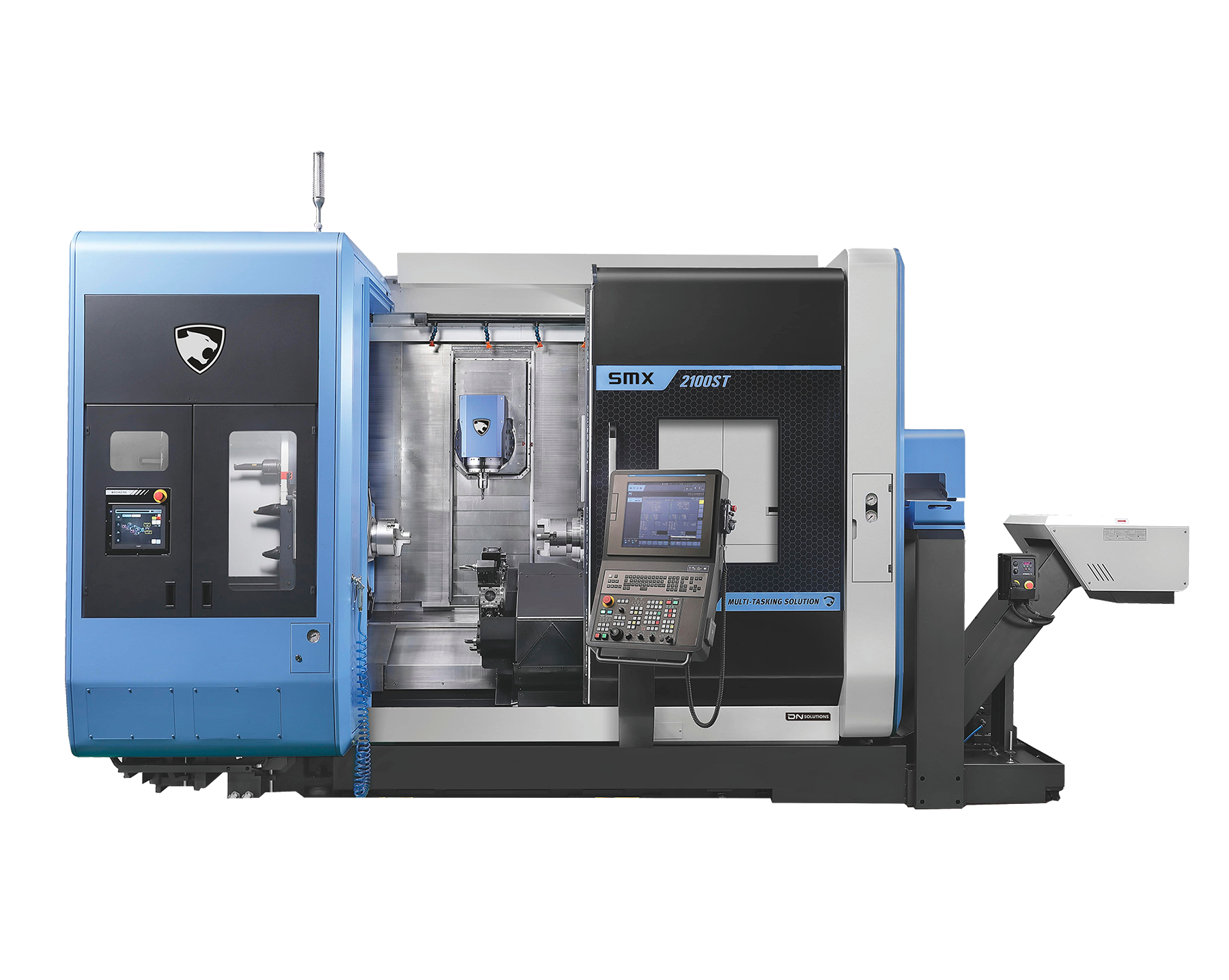

PUMA SMX2100ST

ЗОНА ОБРАБОТКИ

Максимальный диаметр поворота над станиной

мм

Ø600

Максимальный диаметр поворота над суппортом

мм

Ø600

Максимальный диаметр обработки фрезерной головкой

мм

Ø600

Максимальный диаметр обработки револьверным суппортом

мм

Ø360

Рекомендуемый диаметр точения

мм

Ø210

Максимальная длина точения

мм

1040

ГЛАВНЫЙ ШПИНДЕЛЬ

Тип шпинделя

-

Мотор-шпиндель

Максимальная скорость вращения шпинделя

об/мин

5000

Диаметр гидравлического патрона

мм

Ø210(8”)

Присоединительный торец шпинделя

-

A2-6

Диаметр подшипника

мм

Ø110

Диаметр сквозного отверстия в шпинделе

мм

Ø76

Максимальный диаметр обрабатываемого прутка

мм

Ø68

Мощность главного двигателя (S1/S2/S6)

кВт

15/18.5/22

Максимальный крутящий момент

Нм

467

Максимальный вес заготовки, зажимаемой в патроне (включая патрон)

кг

150

Тормозной момент оси С1

Нм

2138

Минимальный индексация по оси С1

град.

0,0001

ПРОТИВОШПИНДЕЛЬ

Тип шпинделя

-

Мотор-шпиндель

Максимальная скорость вращения шпинделя

об/мин

5000

Диаметр гидравлического патрона

мм

210(8”)

Присоединительный торец шпинделя

-

A2-6

Диаметр подшипника

мм

110

Диаметр сквозного отверстия в шпинделе

мм

Ø76

Максимальный диаметр обрабатываемого прутка

мм

Ø68

Мощность главного двигателя (S1/S2/S6)

кВт

15/18.5/22

Максимальный крутящий момент

Нм

467

Максимальный вес заготовки, зажимаемой в патроне

кг

150

Тормозной момент оси С2

Нм

2138

Минимальный индексация по оси С2

град.

0,0001

ФРЕЗЕРНАЯ ГОЛОВКА

Тип шпинделя

-

Мотор-шпиндель

Максимальная скорость вращения шпинделя

об/мин

12 000

Стандарт посадочного конуса инструмента

-

CAPTO 6

Минимальная индексация по оси В

град.

0,001

Мощность главного двигателя (S1/S2/S6)

кВт

15/18.5/22

Максимальный крутящий момент

Нм

84.3

РЕВОЛЬВЕРНАЯ ГОЛОВКА

Количество позиций инструмента

шт

12

Сечение призматического резца

мм

25х25

Максимальный диаметр расточного инструмента

мм

40

ПЕРЕМЕЩЕНИЯ

Тип направляющих

-

Линейные, роликовые

Перемещение по оси X1

мм

630 (-105/+525)

Перемещение по оси Z1

мм

1085

Перемещение по оси Y

мм

210 (±105)

Перемещение по оси X2

мм

220

Перемещение по оси Z2

мм

1047

Перемещение по оси A

мм

1047

Поворот по оси B

град.

240 (±120)

Поворот по осям С1, С2

град.

360

ПОДАЧИ

Ускоренное перемещение по осям X1, Z1

м/мин

48

Ускоренное перемещение по оси Y

м/мин

36

Ускоренное перемещение по оси X2

м/мин

24

Ускоренное перемещение по оси Z2

м/мин

36

Ускоренное перемещение по оси A

м/мин

30

Ускоренное перемещение по оси B

об/мин

40

Ускоренное перемещение по оси С1, C2

об/мин

200

Максимальное усилие рабочей подачи по осям Х1, Z1

Н

13778

Максимальное усилие рабочей подачи по осям Y, Z2

Н

14482

Максимальное усилие рабочей подачи по оси X2

Н

13522

Максимальное усилие рабочей подачи по оси A

Н

14132

Диаметр х шаг винта по осям Х1, Z1

мм

40х16

Диаметр х шаг винта по осям Y, Z2, A

мм

40х12

Диаметр х шаг винта по оси Х2

мм

32х8

Мощность сервопривода по осям Х1, Z1

кВт

7,0

Мощность сервопривода по осям Y, Z2

кВт

4,0

Мощность сервопривода по оси Х2

кВт

2,7

Мощность сервопривода по оси A

кВт

3,0

Мощность сервопривода по оси B

кВт

2,5

МАГАЗИН ИНСТРУМЕНТА ФРЕЗЕРНОЙ ГОЛОВКИ

Количество позиций инструмента

шт.

40

Стандарт оправки

-

CAPTO 6

Максимальный диаметр инструмента при пустых/заполненных соседних ячейках

мм

90/130

Максимальный вес инструмента

кг

12

Максимальная длина инструмента

мм

300

Время смены инструмента от инструмента до инструмента

сек.

1,8

Размер экрана Pick-Up станции

дюймы

7

ТОЧНОСТЬ ПЕРЕМЕЩЕНИЙ

Датчик обратной связи по осям X1, X2, Y, Z1

-

Абсолютный, линейный, оптический

Точность позиционирования по оси Х1

мм

0,013

Точность позиционирования по оси Y

мм

0,011

Точность позиционирования по оси Z1

мм

0,021

Точность позиционирования по оси Х2

мм

0,011

Точность позиционирования по оси Z2

мм

0,016

Точность позиционирования по осям B, С1, С2

град.

0,0067

Повторяемость позиционирования по оси Х1

мм

0,008

Повторяемость позиционирования по оси Y

мм

0,006

Повторяемость позиционирования по оси Z1

мм

0,01

Повторяемость позиционирования по оси Х2

мм

0,006

Повторяемость позиционирования по оси Z2

мм

0,009

Повторяемость позиционирования по осям B, C1, C2

мм

0,0045

ХАРАКТЕРИСТИКИ ПОДКЛЮЧЕНИЯ

Электрическая сеть

-

3 фазы

Напряжение электрической сети

В

200~480

Частота электрической сети

Гц

50~60

Потребляемая мощность

кВА

80,19

Давление сжатого воздуха

Бар

5~6

Расход сжатого воздуха

л/мин

800

Объём бака СОЖ

л

475

МАССА И ГАБАРИТЫ

Длина

мм

4845

Ширина

мм

2770

Высота

мм

2777

Масса станка

кг

15 800
