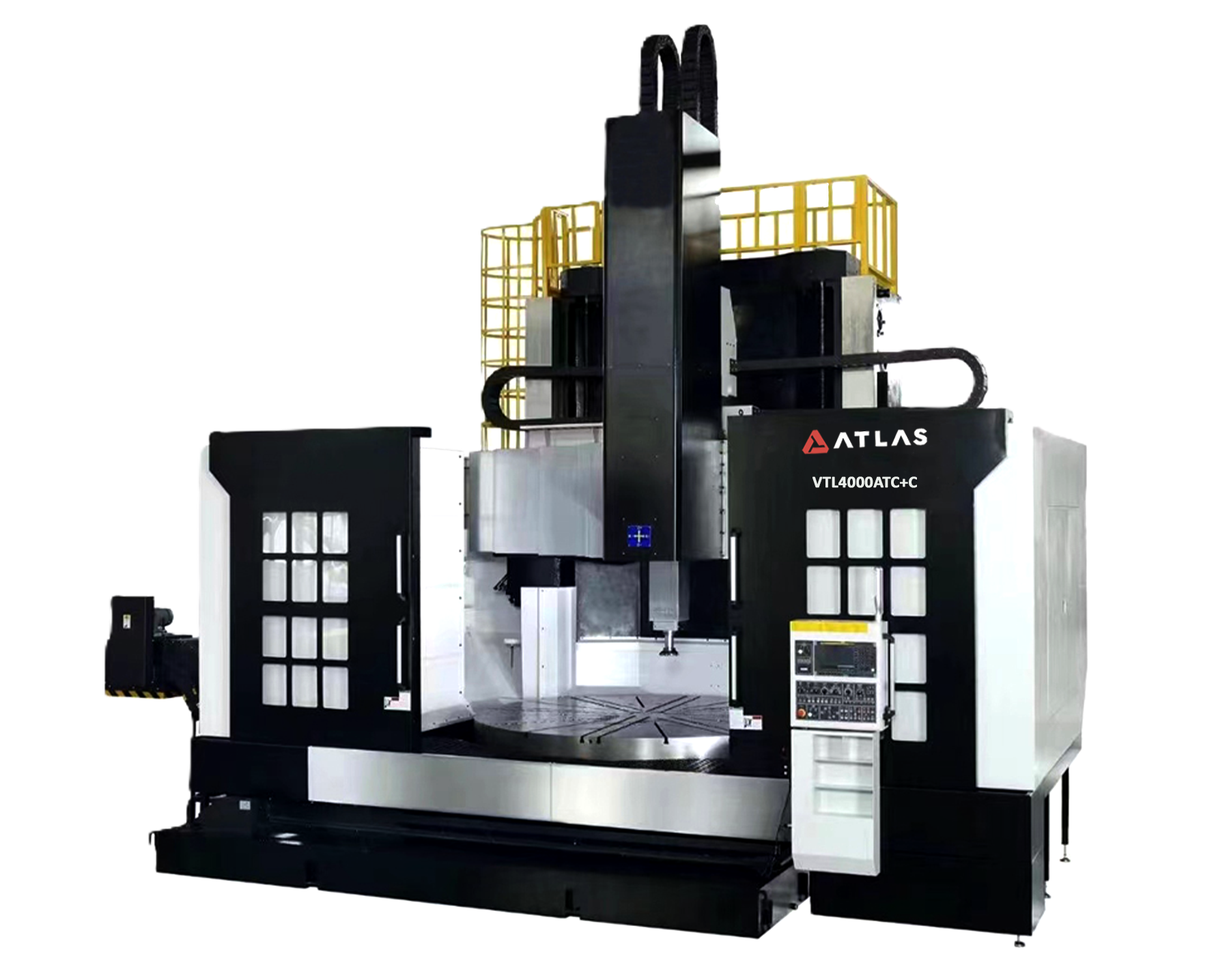

VTL4000ATC+C
Производитель:
Atlas
Описание конструкции
- Планшайба: Ø4000 мм
- С фрезерной функцией
- Макс. габариты заготовки: 4300х1600 мм
- Перемещение X/Z: 4500 (-2000/+2500)/1600/1200 мм
- Система ЧПУ: Fanuc 0i-TF Plus
- Главный двигатель: 75/100 кВт
Основные характеристики
|
ЗОНА ОБРАБОТКИ |
|
|
|
Максимальный диаметр вращения |
мм |
Ø 4 600 |
|
Максимальный диаметр точения |
мм |
Ø 4 300 |
|
Максимальная высота заготовки |
мм |
1 600 |
|
Максимальная масса заготовки |
кг |
30 000 |
|
ГЛАВНЫЙ ШПИНДЕЛЬ |
|
|
|
Диапазон скоростей вращения шпинделя |
об/мин |
1~60 (1-14/14-60) |
|
Диаметр ручного 8-ми кулачкового патрона |
мм |
4 000 |
|
Мощность главного двигателя (Fanuc) |
кВт |
75/100 |
|
Крутящий момент |
Нм |
156 000 |
|
Диаметр подшипника шпинделя |
мм |
Ø 2 100 |
|
ПЕРЕМЕЩЕНИЯ |
|
|
|
Перемещение по оси Х (влево и вправо) |
мм |
4 500 (-2 000/+2 500) |
|
Перемещение по оси Z (ползун) |
мм |
1 600 |
|
Перемещение траверсы |
мм |
1 200 |
|
ПОДАЧИ И ОСИ |
|
|
|
Скорость быстрых перемещений по оси X |
м/мин |
6 |
|
Скорость быстрых перемещений по оси Z |
м/мин |
10 |
|
Мощность сервоприводов подач по осям Х |
кВт |
5,5 |
|
Мощность сервоприводов подач по осям Z |
кВт |
5,5 |
|
Мощность сервоприводов подач по оси CF |
кВт |
5,5 |
|
ТОЧНОСТЬ |
|
|
|
Точность позиционирования по осям X/Z |
мм |
±0,012 |
|
Повторяемость позиционирования по осям X/Z |
мм |
±0,006 |
|
ПРИВОДНОЙ ШПИНДЕЛЬ |
|
|
|
Мощность приводного двигателя |
кВт |
18,5/22 |
|
Диапазон скоростей вращения шпинделя |
об/мин |
1~2400 (1-1200/1201-2400) |
|
АВТОМАТИЧЕСКАЯ СМЕНА ИНСТРУМЕНТА |
|
|
|
Количество позиций магазина |
шт. |
50 |
|
Стандарт инструментальной оправки |
- |
ВТ50 |
|
Максимальный вес инструмента |
кг |
50 |
|
Максимальная масса инструмента в магазине |
кг |
2 500 |
|
Максимальные размеры инструмента (ШхТхД) |
мм |
280х150х400 |
|
Время смены инструмента |
сек |
50 |
|
ГАБАРИТЫ И МАССА |
|
|
|
Длина |
мм |
12 600 |
|
Ширина |
|
9 500 |
|
Высота |
мм |
7 600 |
|
Масса станка |
кг |
102 000 |
|
Мощность насоса гидравлической системы |
кВт |
2,2 |
|
Объем бака СОЖ |
л |
2 500 |
|
Мощность насоса системы СОЖ |
кВт |
3 |
|
Общее энергопотребление |
кВА |
130 |
Комплектация станка
Комплектация:
- Система ЧПУ Fanuc 0i-TF с цветным монитором 10” LCD;
- Ручной 8-ми-кулачковый патрон Ø4000 мм;
- 2-х ступенчатая трансмиссия;
- Комплект калёных кулачков;
- Комплект сырых кулачков;
- Кабинетная защита со смотровым самоочищающимся стеклом (Visiport);
- Система автоматической смены инструмента с магазином на 50 позиций;
- Фрезерная голова с углом 90 градусов;
- Система подачи СОЖ;
- Подача СОЖ через шпиндель с давлением 70 Бар;
- Система фильтрации СОЖ с бумажным фильтром (лентой);
- Чиллер СОЖ;
- Сепаратор масла дискового типа;
- Пистолет СОЖ;
- Оптические линейки по осям X/Z;
- Эндекодеры по осям CF;
- Сервомоторы по осям X/Z/CF;
- Датчик измерения инструмента Renishaw RP3;
- Датчик измерения заготовки Renishaw RMP60;
- Система вытяжки масляного тумана;
- Автоматические двери;
- Система блокировки рабочей двери во время работы;
- Транспортер стружки с баком для стружки;
- Гидравлическая система;
- Система автоматической смазки;
- Сигнальная лампа;
- Переносной пульт c маховичком;
- Освещение рабочей зоны;
- Кондиционер электрошкафа;
- Трансформатор;
- Система термоконтроля шпинделя;
- Система термокомпенсации;
- Система защиты от столкновений;
- Система защиты от перегрузок; Система обнаружения превышающей нагрузки;
- Аварийное отключение;
- Функция цифрового шпинделя;
- Функция шлифования;
- Шлифовальный круг;
- Устройство для правки круга;
- TRANSMIT/G12.1;
- Ethernet;
- RS232;
- Объём памяти хранения программ – 512 Кб встроенной памяти и диск на 4 Мб;
- Держатель инструмента для наружной обработки DMST140 (комбинированный) – 3 шт;
- Держатель инструмента для наружной обработки ST140 (нейтральный) – 3 шт;
- Держатель для расточного инструмента BB325 – 5 шт;
- Держатель инструмента для сверел – 5 шт;
- Комплект выравнивающих опор и болтов;
- Комплект инструмента для обслуживания станка;
- Руководство по эксплуатации станка.
