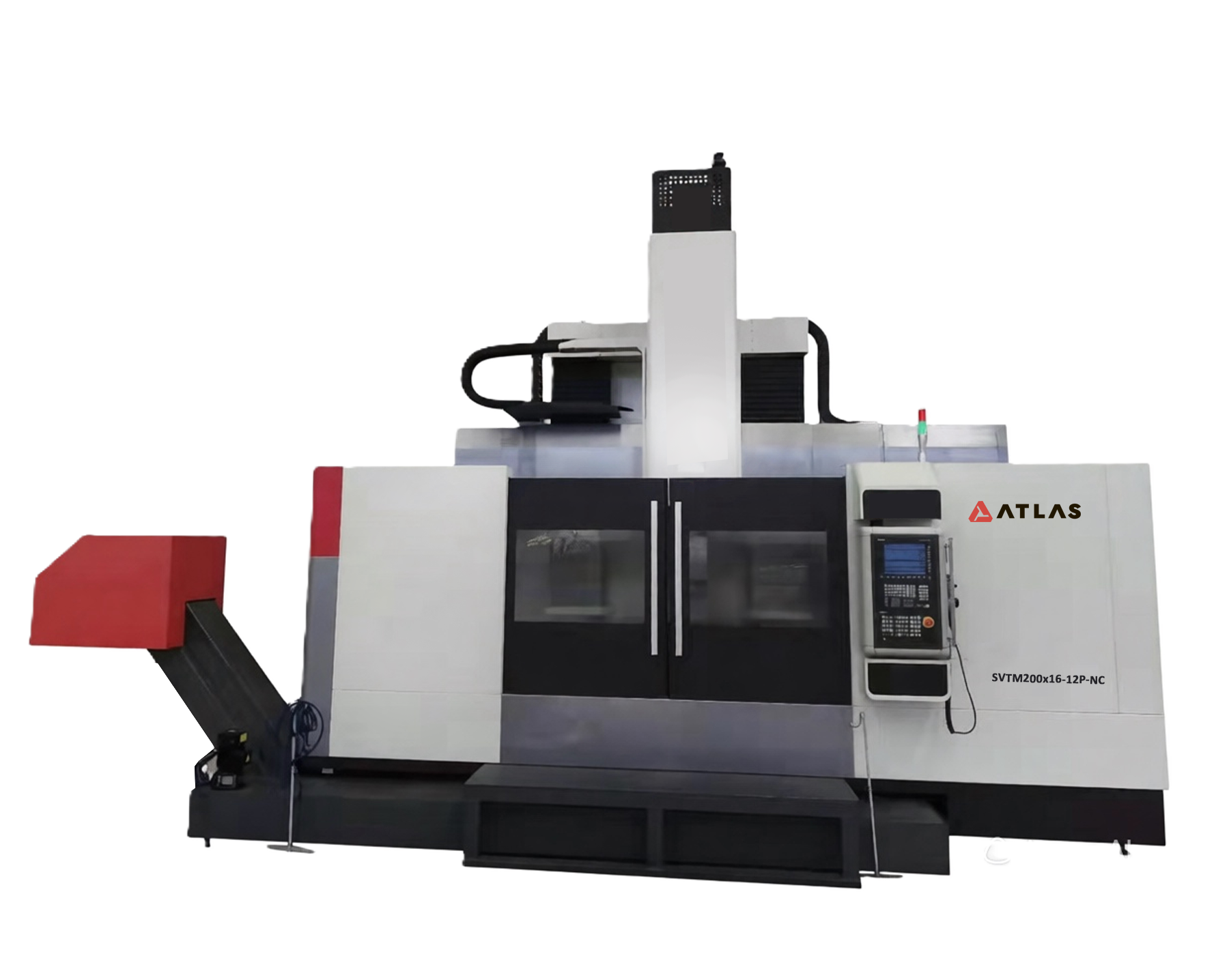

SVTM200x16-12P-NC
Производитель:
Atlas
Описание конструкции
- Планшайба: Ø1800 мм
- С фрезерной функцией
- Перемещение X1/Z1; X2/Z2: -20 ~ 1 570/1000 мм
- Максимальная нагрузка на стол: 12000 кг
- Система ЧПУ: Siemens 828D
- Главный двигатель: 31 кВт
Основные характеристики
|
ЗОНА ОБРАБОТКИ |
|
|
|
Наибольший диаметр точения |
мм |
2 000 |
|
Максимальный диаметр поворота |
мм |
2 000 |
|
Наибольшая высота точения |
мм |
1 600 |
|
Максимально допустимая нагрузка на стол |
т |
12 |
|
ШПИНДЕЛЬ |
|
|
|
Диаметр планшайбы |
мм |
1 800 |
|
Диапазон вращения планшайбы (2 ступени) |
об/мин. |
2 ~ 250 |
|
Диапазон вращения планшайбы во фрезерном режиме |
об/мин. |
0,004~2 |
|
Мощность главного двигателя |
кВт |
31 |
|
Максимальный момент на планшайбе |
Нм |
20 000 |
|
Максимальное усилие резания на ползуне |
Н |
20 000 |
|
ФРЕЗЕРНЫЙ ШПИНДЕЛЬ |
|
|
|
Конус шпинделя |
- |
ВТ50 |
|
Диапазон вращения фрезерного шпинделя |
об/мин. |
15 ~ 2000 |
|
Мощность фрезерного серводвигателя |
кВт |
19,5 |
|
Максимальный момент фрезерного шпинделя |
Нм |
500 |
|
РАБОЧАЯ ЗОНА |
|
|
|
Горизонтальное перемещение токарно-фрезерной бабки |
мм |
-20 ~ 1 570 |
|
Эффективное горизонтальное перемещение (максимальный ход обработки) |
мм |
-20 ~ 1 250 |
|
Вертикальное перемещение ползуна |
мм |
1 000 |
|
Максимальное перемещение траверсы по вертикали |
мм |
400 |
|
Скорость подъема траверсы |
мм/мин |
410 |
|
Мощность двигателя подъема траверсы |
кВт |
7,5 |
|
Сечение ползуна |
мм |
250 х 250 |
|
Высота державки резца |
мм |
32 |
|
Количество инструментальных позиций в магазине |
шт. |
8 |
|
ПОДАЧИ |
|
|
|
Скорость быстрых перемещений токарно-фрезерной бабки в горизонтальном направлении |
мм/мин |
8 000 |
|
Скорость быстрых перемещений токарно-фрезерной бабки в вертикальном направлении |
мм/мин |
8 000 |
|
Диапазон рабочих вертикальных и горизонтальных подач токарно-фрезерной бабки |
мм/мин |
0,1 ~ 1 000 |
|
ТОЧНОСТЬ |
|
|
|
Максимально допустимая неплоскостность стола |
мм |
0,03/1000[1] |
|
Максимально допустимое радиальное биение стола |
мм |
0,01/1000 |
|
Максимально допустимое торцевое биение стола |
мм |
0,01/1000 |
|
Точность позиционирования |
мм |
0,02 |
|
Повторяемость позиционирования |
мм |
0,01 |
|
Точность позиционирования оси С |
сек. |
8” |
|
Индексация поворота стола по оси C |
град. |
0,001° |
|
Повторяемость позиционирования оси C |
сек. |
4” |
[1] 1000 мм – измерительная длина параметра. Здесь и далее на каждый дополнительный метр диаметра погрешность будет возрастать на 0,01 мм.
Комплектация станка
Комплектация:
- Система ЧПУ Siemens 828D;
- Двигатель главного шпинделя Siemens;
- Серводвигатель подач Siemens;
- Серводвигатель фрезерного шпинделя Siemens;
- Датчик круговых измерений;
- Датчики линейных перемещений;
- Инструментальный магазин на 8 позиций;
- Система автоматической смазки;
- ШВП осей X, Z;
- Защитный кожух траверсы;
- Гидравлическая система;
- Система охлаждения масла;
- Электрическое оборудование;
- Комплект башмаков и анкерных болтов;
- Руководство по эксплуатации станка на русском языке.
