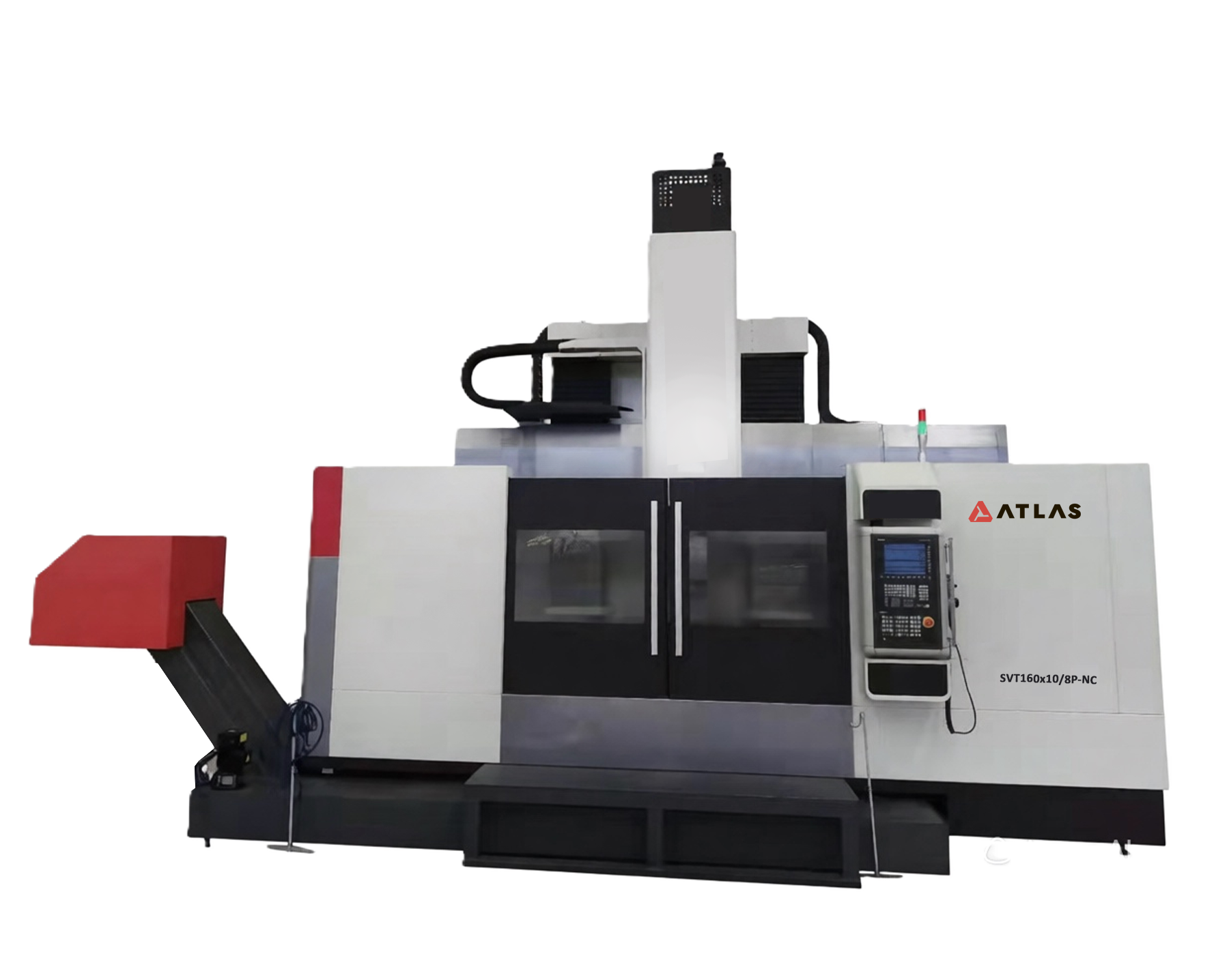

SVT160x10/8P-NC
Производитель:
Atlas
Описание конструкции
- Планшайба станка смонтирована на подшипниках качения, обеспечивает длительное сохранение точности, повышенную жёсткость, виброустойчивость и минимальный нагрев.
- Станок имеет суппорт с четырехпозиционной электромеханической револьверной головкой.
- Длительное сохранение точности, плавные и точные перемещения подвижных узлов обеспечивают комбинированные направляющие и прецизионные шариковинтовые передачи на линейных перемещениях по координатам X и Z.
- Стабильность и сохранение точности положения подвижных узлов обеспечивают гидрозажимы.
- Направляющие суппорта закрыты телескопическими кожухами, предотвращающими их повреждение.
Основные характеристики
|
ЗОНА ОБРАБОТКИ |
|
|
|
Наибольший диаметр устанавливаемой детали |
мм |
1600 |
|
Диаметр планшайбы |
мм |
1400 |
|
Наибольшая высота обрабатываемой заготовки |
мм |
1000 |
|
Наибольшая масса заготовки |
кг |
8000 |
|
ШПИНДЕЛЬ |
|
|
|
Диапазоны вращения планшайбы |
об/мин |
3,15-400 |
|
Мощность главного двигателя |
кВт |
37 |
|
Количество ступеней коробки скоростей |
|
2 |
|
Максимальный момент на планшайбе |
кНм |
10 |
|
РАБОЧАЯ ЗОНА |
|
|
|
Перемещение суппорта по горизонтали |
мм |
- 20 – 1000 |
|
Перемещение суппорта по вертикали |
мм |
1000 |
|
Перемещение поперечины |
мм |
400 |
|
ПОДАЧИ |
|
|
|
Скорость рабочих подач |
мм/мин |
0,1- 1000 |
|
Скорость ускоренных перемещений |
мм/мин |
10000 |
|
Скорость перемещения поперечины |
мм/мин |
410 |
|
Мощность привода перемещения поперечины |
кВт |
5.5 |
|
ПОЛЗУН |
|
|
|
Сечение ползуна |
|
220х220 |
|
Количество позиций магазина инструмента |
|
8 |
|
Сечение резца |
мм |
32х32 |
|
ТОЧНОСТЬ |
|
|
|
Точность обработки |
|
IT7-IT8 |
|
Шероховатость поверхности обработанной детали |
|
Ra1.6 |
|
МАССА |
|
|
|
Масса станка |
кг |
20 000 |
Комплектация станка
Комплектация:
- Система ЧПУ Siemens 828D
- 4-х кулачковая планшайба
- Магазин инструмента на 8 позиций
- Автоматическая система смазки направляющих
- Коробка скоростей для планшайбы
- ШВП по осям X, Z
- Приводы, двигатели Siemens
- Защитные кожухи для ограждения рабочей зоны
- Комплект башмаков и анкерных болтов
- Руководство по эксплуатации станка на русском языке
