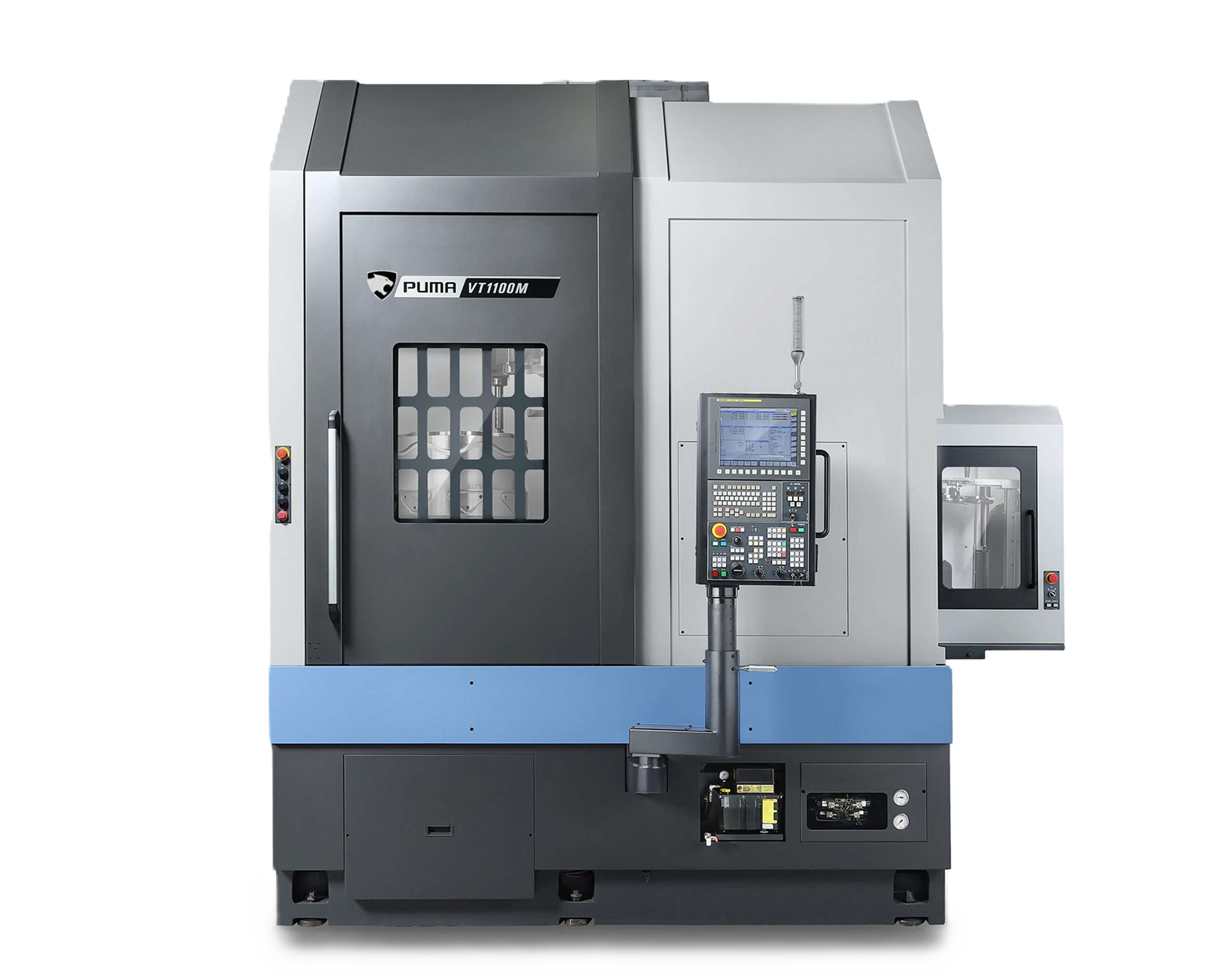

PUMA VT1100M
Производитель:
DN Solutions
Описание конструкции
- Макс. длина обработки: 960 мм
- С фрезерной функцией
- Макс. Ø устанавливаемой заготовки над станиной/суппортом: 1270/1000 мм
- Перемещение по осям X/Z: 580/1000 мм
- Система ЧПУ: Fanuc 0i
- Мощность двигателя: 65/55/45 кВт
- Патрон: Ø800 мм
Основные характеристики
|
ЗОНА ОБРАБОТКИ |
|
|
|
Максимальный диаметр поворота над станиной |
мм |
1270 |
|
Максимальный диаметр поворота над суппортом |
мм |
1000 |
|
Рекомендуемый диаметр обработки |
мм |
800 |
|
Максимальный диаметр точения |
мм |
1100 |
|
Максимальная длина точения |
мм |
960 |
|
ШПИНДЕЛЬ |
|
|
|
Диаметр планшайбы (патрона) |
мм |
800 |
|
Максимальная скорость вращения шпинделя |
об/мин |
850 |
|
Стандарт торца шпинделя |
- |
ISO 702-4-№15 |
|
Диаметр переднего подшипника |
мм |
200 |
|
Диаметр сквозного отверстия в шпинделе |
мм |
100 |
|
Мощность главного двигателя (S6 25%/S6 40%/S1) |
кВт |
65/55/45 |
|
Поворот оси С |
град |
360° |
|
ПЕРЕМЕЩЕНИЯ |
|
|
|
Перемещение по оси X |
мм |
580 |
|
Перемещение по оси Z |
мм |
1000 |
|
ПОДАЧИ |
|
|
|
Ускоренное перемещение по оси X |
м/мин |
20 |
|
Ускоренное перемещение по оси Z |
м/мин |
20 |
|
Мощность серводвигателей осей X/Z |
кВт |
4/7 |
|
РЕВОЛЬВЕРНАЯ ГОЛОВКА |
|
|
|
Количество позиций |
шт |
12 |
|
Сечение державки зажимаемого инструмента |
мм |
32х32, Ø80 |
|
Время поворота на соседнюю позицию |
сек. |
2,2 |
|
Макс. скорость приводного инструмента |
об/мин. |
3000 |
|
Мощность двигателя приводного инструмента |
кВт |
11 |
|
ГАБАРИТЫ И МАССА |
|
|
|
Длина |
мм |
3305 |
|
Ширина |
мм |
2850 |
|
Высота |
мм |
4012 |
|
Масса станка |
кг |
22 000 |
|
Энергопотребление |
кВА |
100 |
Комплектация станка
Комплектация:
- Система ЧПУ Fanuc 0i PLUS;
- Гидравлический патрон Ø800 мм с мягкими кулачками и гидравлический цилиндр;
- Двигатель токарного шпинделя мощностью 60/55/45 кВт;
- Револьверная головка на 12 позиций с приводным инструментом BMT85P;
- Насос подачи СОЖ мощностью 4,5 бар;
- Сигнальная лампа;
- Освещение рабочей зоны;
- Гидравлическая станция;
- Система подачи СОЖ;
- Полная защита рабочей зоны;
- Система автоматической смазки;
- Комплект выравнивающих опор для установки;
- Комплект инструмента для обслуживания станка;
- Руководство по эксплуатации станка.
