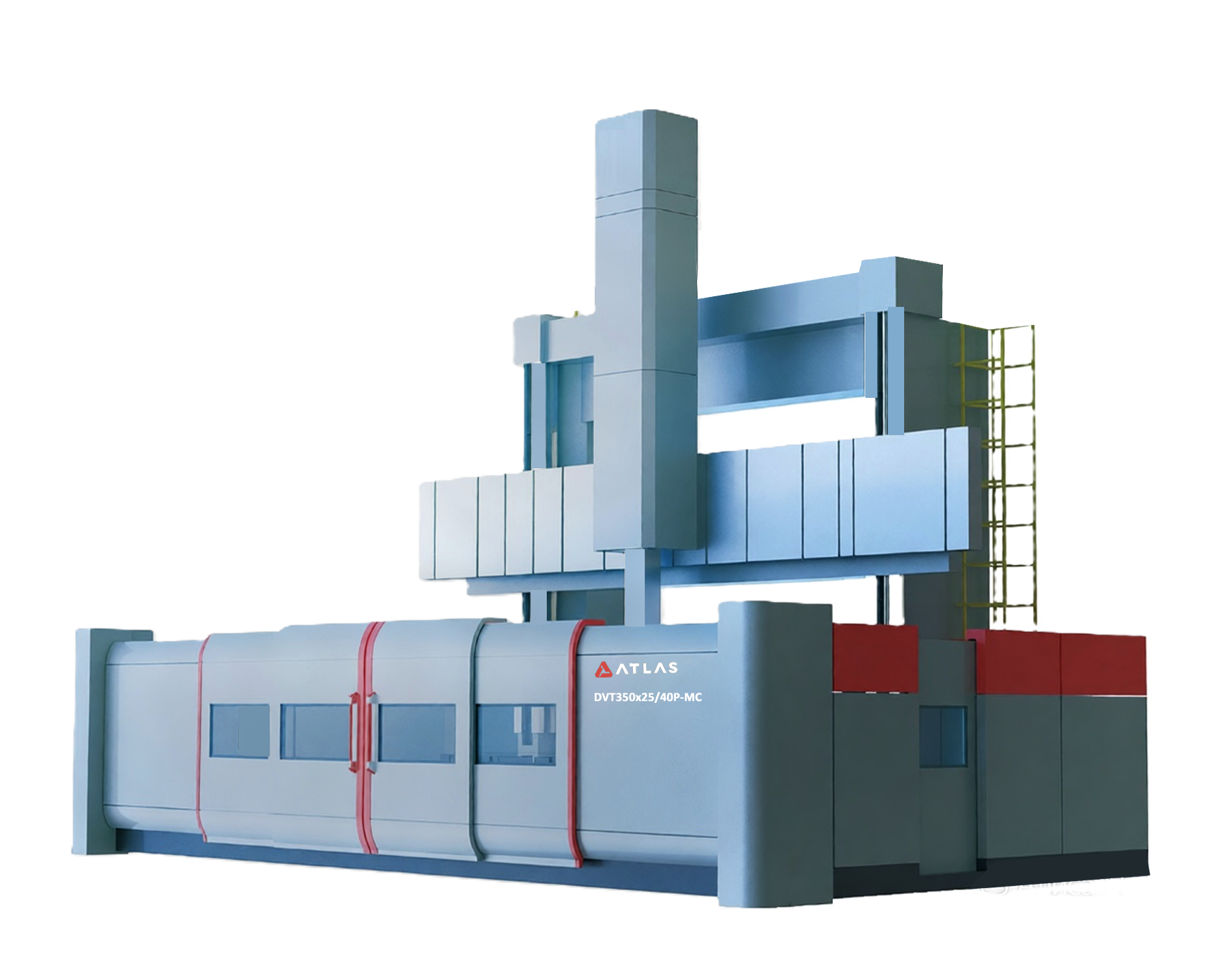

DVT350x25/40P-MC

ЗОНА ОБРАБОТКИ

Наибольший диаметр точения

мм

3 500

Максимальный диаметр поворота

мм

3 500

Наибольшая высота точения

мм

2 500

Максимально допустимая нагрузка на стол

т

40

ШПИНДЕЛЬ

Диаметр планшайбы

мм

3 150

Диапазон вращения планшайбы (2 ступени)

об/мин.

0.63 ~ 63

Мощность главного двигателя

(привод типа «ведущий-ведомый»)

кВт

55

Максимальный момент на планшайбе

Нм

80 000

Максимальное усилие резания

Н

31 000

Конус шпинделя

-

ВТ60

РАБОЧАЯ ЗОНА

Эффективное горизонтальное перемещение (максимальный ход обработки)

мм

-20 ~ 2 015

Вертикальное перемещение ползуна

мм

1 600

Максимальное перемещение траверсы по вертикали

мм

2 100

Скорость подъема траверсы

мм/мин

350

Мощность двигателя подъема траверсы

кВт

11

Сечение ползуна

мм

250 х 250

Высота державки резца

мм

40

Количество инструментальных позиций в магазине

шт.

8

ПОДАЧИ

Скорость быстрых перемещений токарной бабки в горизонтальном и вертикальном направлении

мм/мин

4 000

Диапазон рабочих вертикальных и горизонтальных подач токарной бабки

мм/мин

0,1 ~ 1 000

ТОЧНОСТЬ

Максимально допустимая неплоскостность стола

мм

0,03/1000[1]

Максимально допустимое радиальное биение стола

мм

0,025/1000

Максимально допустимое торцевое биение стола

мм

0,025/1000

Точность позиционирования

мм

0,025/1000

Повторяемость позиционирования

мм

0,012
