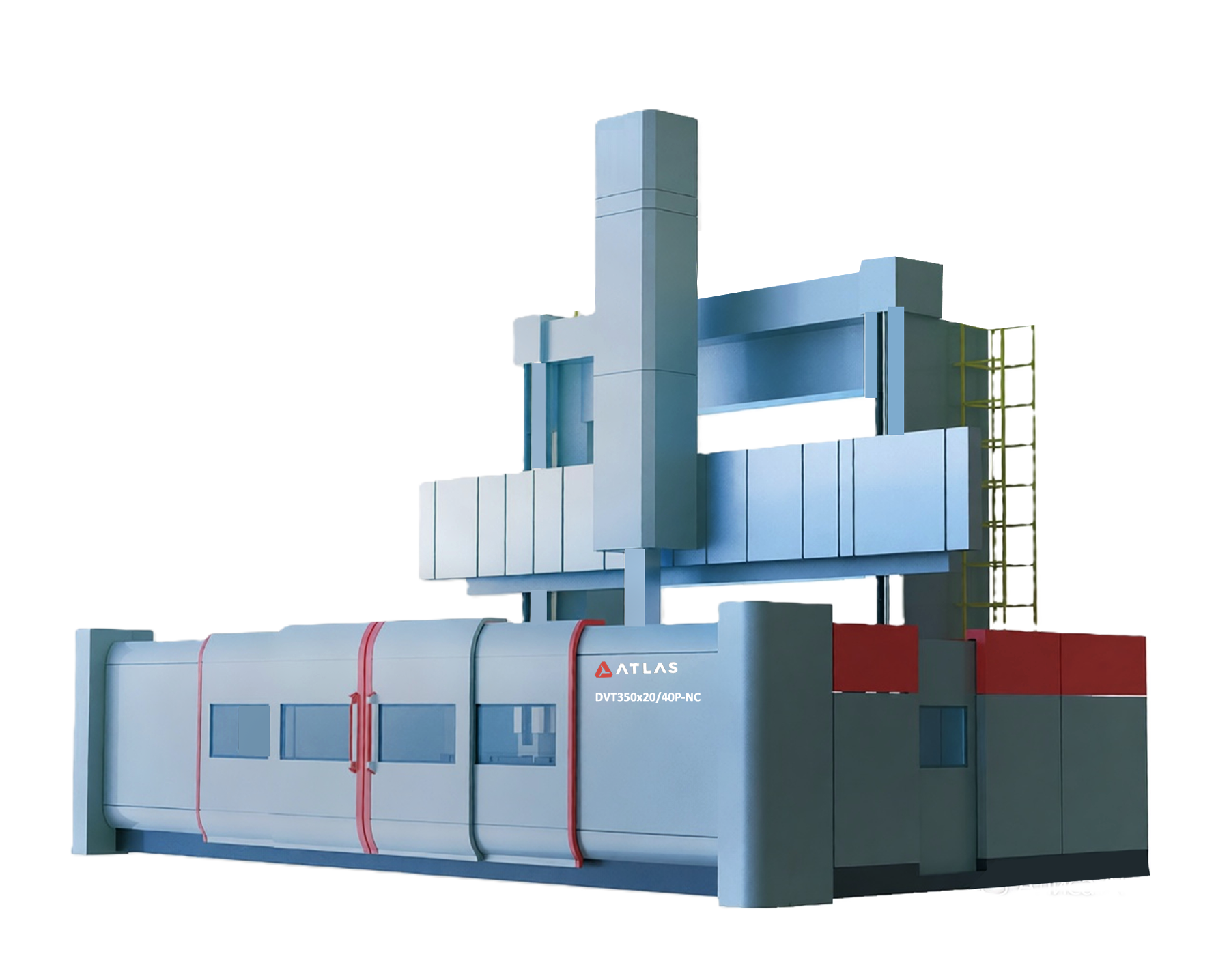

DVT350x20/40P-NC

ЗОНА ОБРАБОТКИ

Наибольший диаметр точения

мм

3 500

Максимальный диаметр поворота

мм

3 500

Наибольшая высота точения

мм

2 000

Максимально допустимая нагрузка на стол

т

40

ШПИНДЕЛЬ

Диаметр планшайбы

мм

3 150

Диапазон вращения планшайбы (2 ступени)

об/мин.

0.63 ~ 63

Диапазон вращения планшайбы во фрезерном режиме

об/мин.

0,002 ~ 2

Мощность главного двигателя

(привод типа «ведущий-ведомый»)

кВт

55

Максимальный момент на планшайбе

Нм

100 000

Максимальное усилие резания

Н

35 000

ФРЕЗЕРНЫЙ ШПИНДЕЛЬ

Конус шпинделя

-

ВТ50

Диапазон вращения фрезерного шпинделя

об/мин.

10 ~ 2 400

Мощность фрезерного серводвигателя

кВт

31

Максимальный момент фрезерного шпинделя

Нм

1 000

РАБОЧАЯ ЗОНА

Эффективное горизонтальное перемещение (максимальный ход обработки)

мм

-20 ~ 2 015

Вертикальное перемещение ползуна

мм

1 600

Максимальное перемещение траверсы по вертикали

мм

1 600

Скорость подъема траверсы

мм/мин

350

Мощность двигателя подъема траверсы

кВт

11

Сечение ползуна

мм

250 х 250

Высота державки резца

мм

40

Количество инструментальных позиций в магазине

шт.

8

ПОДАЧИ

Скорость быстрых перемещений токарно-фрезерной бабки в горизонтальном направлении

мм/мин

8 000

Скорость быстрых перемещений токарно-фрезерной бабки в вертикальном направлении

мм/мин

8 000

Диапазон рабочих вертикальных и горизонтальных подач токарно-фрезерной бабки

мм/мин

0,1 ~ 1 000

ТОЧНОСТЬ

Максимально допустимая неплоскостность стола

мм

0,03/1000[1]

Максимально допустимое радиальное биение стола

мм

0,012/1000

Максимально допустимое торцевое биение стола

мм

0,012/1000

Точность позиционирования

мм

0,015/1000

Повторяемость позиционирования

мм

0,008

Точность позиционирования оси С

сек.

10”

Повторяемость позиционирования оси C

сек.

6”
