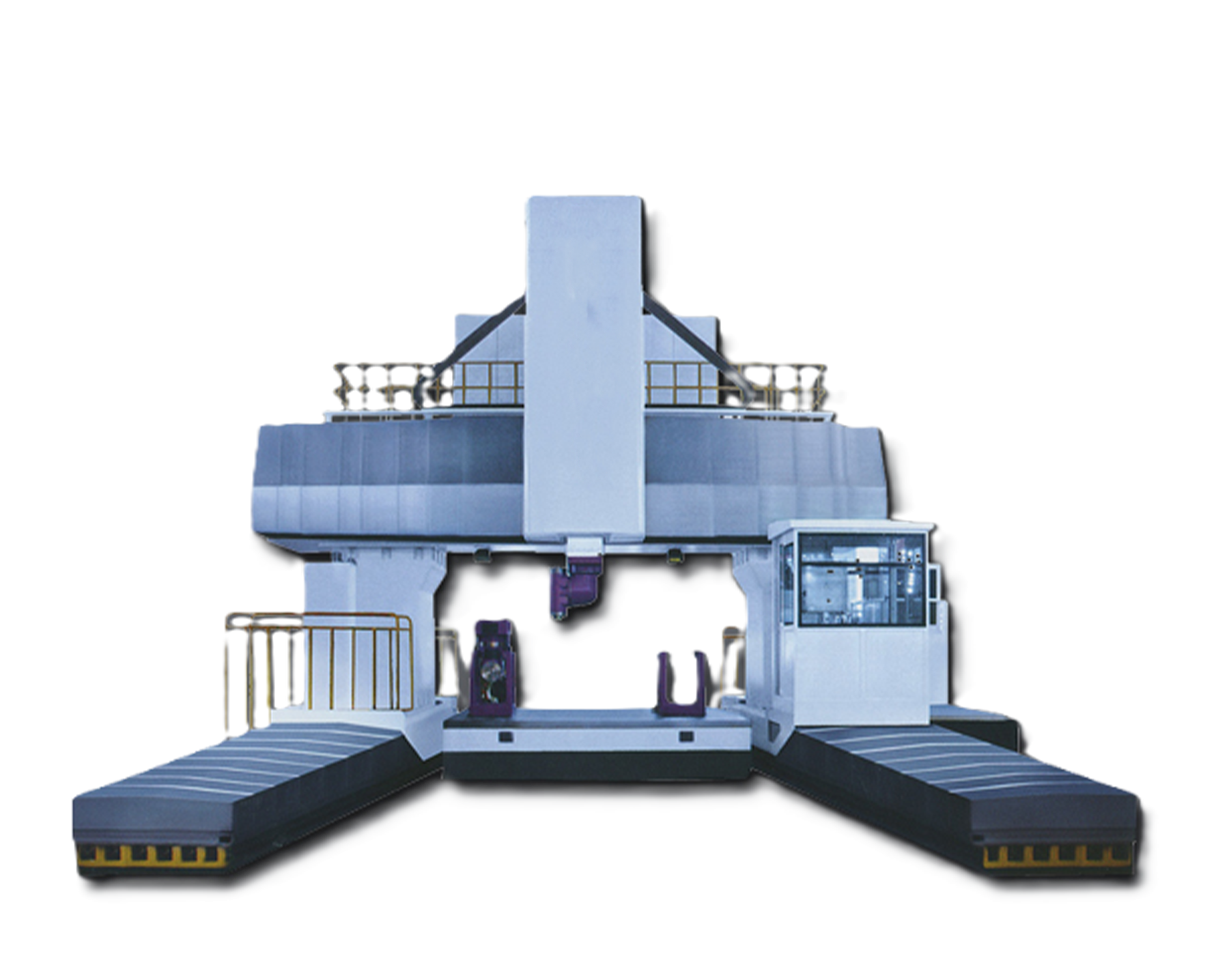

XK 2730

СТОЛ

Длина стола

мм

12 000

Ширина стола

мм

3 000

Ширина Т-пазов

мм

28

Максимальная допустимая нагрузка на стол

кг

20 000

Расстояние между колоннами (максимальная ширина заготовки)

мм

4 200

ПЕРЕМЕЩЕНИЯ

Перемещение по оси X

мм

8000 (+500 мм на смену головки)

Перемещение по оси Y

мм

4500

Перемещение по оси Z

мм

1500

Расстояние от торца шпинделя до стола

мм

900 ~ 2400

ШПИНДЕЛЬ

Мощность главного двигателя

кВт

31

Диапазоны вращения шпинделя

об/мин

20~3000

Максимальный крутящий момент на шпинделе

Нм

1920

Максимальное осевое усилие

Н

10 000

Конус шпинделя

-

ISO 50

Сечение ползуна

мм

450 х 450

ПОДАЧИ

Рабочие подачи по осям X/Y/Z

мм/мин

1~5 000

Скорость холостых перемещений по осям X, Y

мм/мин

10 000

Скорость холостых перемещений по оси Z

мм/мин

8 000

МАГАЗИН ИНСТРУМЕНТА (ОПЦИЯ)

Количество мест

шт

40

Стандарт инструментальной оправки

-

ВТ50

Стандарт штревеля

-

P50T-I

ТОЧНОСТЬ

Точность позиционирования по осям Х, Y, Z

мм

0.02/1000

Повторяемость позиционирования по осям Х, Y, Z

мм

0.015

ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ

Потребляемая мощность (примерно)

кВт

140

ГАБАРИТЫ И МАССА (примерно)

Длина

мм

15 000

Ширина

мм

9 350

Высота

мм

8 100

Масса станка

кг

95 000
