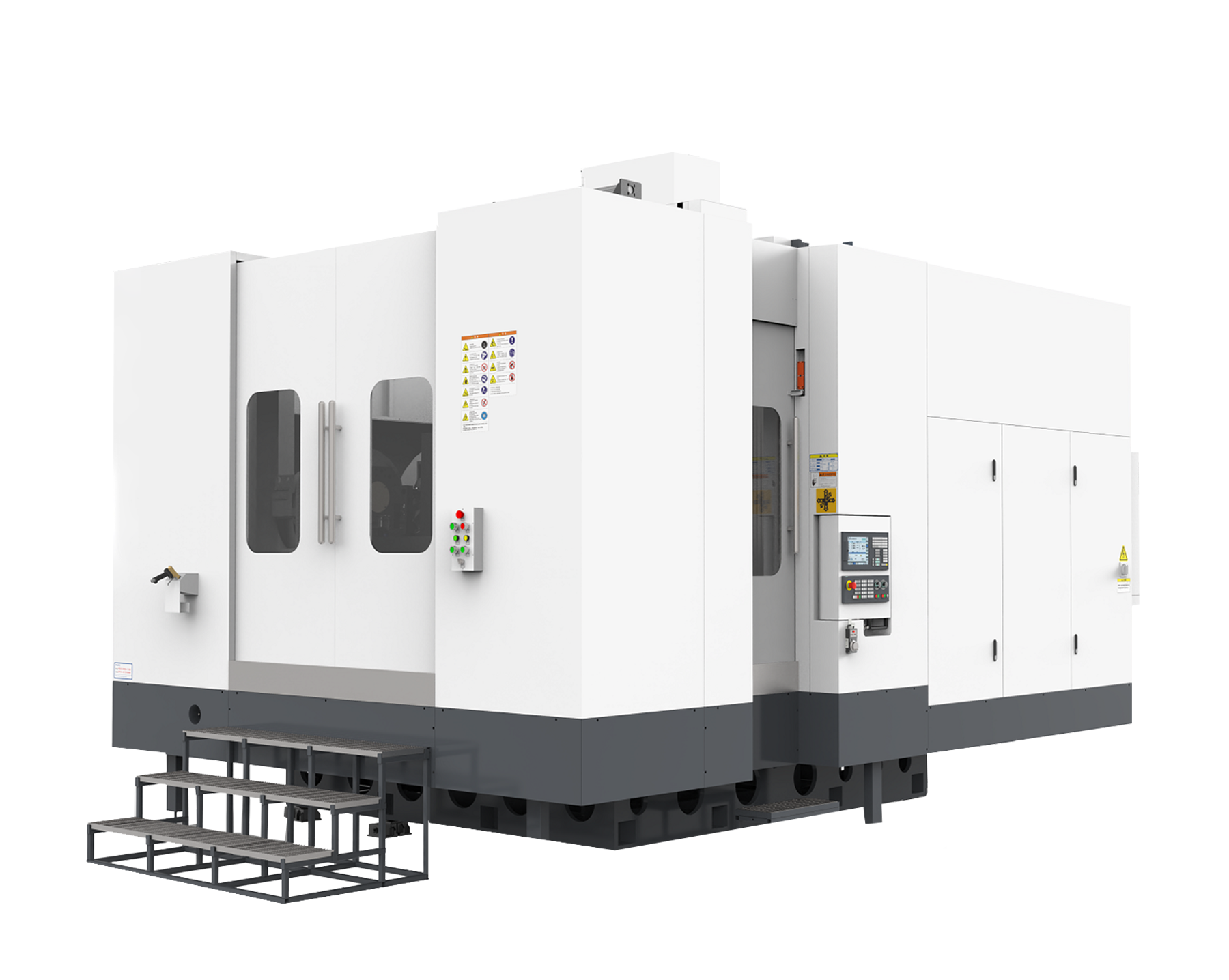

PWA-CNC1160

СТОЛ

Количество сменных палет

шт

2

Размер палеты

мм

800 x 800

Максимально допустимая нагрузка на стол

кг

2 000/800

Максимальный диаметр вращения

мм

1 100

Количество Т-пазов

шт.

7

Ширина Т-пазов

мм

18

Время смены палет

с

16,6

ШПИНДЕЛЬ

Максимальная скорость вращения шпинделя

об/мин

12 000

Мощность главного двигателя

кВт

14/27

Максимальный крутящий момент

Нм

89/180

Конус шпинделя

-

BT40

ПЕРЕМЕЩЕНИЯ

Поперечное перемещение колонны по оси X

мм

1 100

Вертикальное перемещение шпиндельной бабки по оси Y

мм

1 100

Продольное перемещение шпиндельной бабки по оси Z

мм

600

Расстояние от центра шпинделя до поверхности рабочего стола

мм

50-1150

Расстояние от торца шпинделя до центра рабочего стола

мм

200-800

ПОДАЧИ

Скорость быстрых перемещений по осям X, Y, Z

м/мин

40/40/48

Мощность приводов по осям X, Y, Z

кВт

7,7/7,7/3,1

Крутящий момент приводов по осям X, Y, Z

кВт

150/150/61

МАГАЗИН ИНСТРУМЕНТА

Количество мест

шт

32

Стандарт хвостовика

-

ВТ40

Максимальный вес инструмента

кг

8

Максимальная длина инструмента

мм

300

Макс. диаметр инструмента при полном магазине

при пустом соседнем гнезде

мм

мм

70

140

Время смены инструмента (И - И)

“

3

ТОЧНОСТЬ

Точность позиционирования X, Y, Z

мм

0,02/0,02/0,015

Точность позиционирования (ось B/С)

“

±4

Повторяемость позиционирования X, Y, Z

мм

0,01/0,01/0,01

Повторяемость позиционирования (ось B/С)

“

±3

ГАБАРИТЫ И МАССА (приблизительно)

Длина

мм

5 950

Ширина

мм

3 000

Высота

мм

3 200

Масса

кг

13 500
