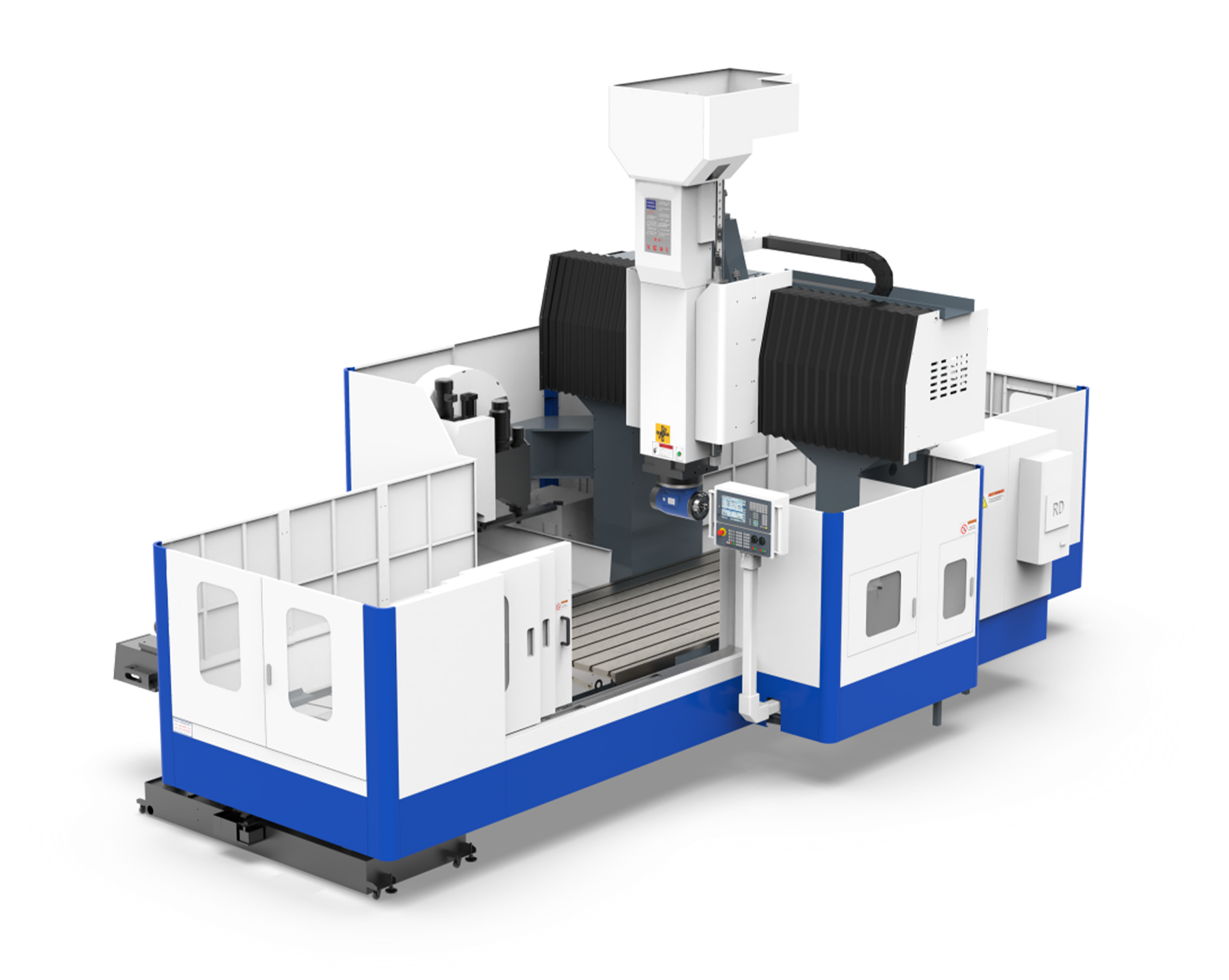

PGME-1530

СТОЛ

Размер стола

мм

1 500 x 3 000

Максимально допустимая нагрузка на стол

кг

10 000

Расстояние между двумя колоннами

мм

1800

Т- пазы (ширина/шаг)

мм

22 / 175

ПЕРЕМЕЩЕНИЯ

Перемещение по осям Х / Y / Z

мм

3 200 / 1 800 / 1 000

ШПИНДЕЛЬ

Максимальная скорость вращения шпинделя

об/мин

3 000

Конус шпинделя

-

MAS 403 BT50

Технические характеристики штревеля

-

MAS 403 P50T-1 (45°)

Максимальная мощность двигателя S1 / S6-40%

кВт

17 / 22,5

Крутящий момент номинальный S1 / S6-40%

Нм

723 / 1085

ПОДАЧИ

Скорость быстрых перемещений по осям Х / Y / Z

м/мин

20/20/16

Скорость рабочих подач по осям Х / Y / Z

м/мин

10/10/10

МАГАЗИН ИНСТРУМЕНТА

Количество позиций

шт

24

Хвостовик инструмента

-

ВТ50

Тип магазина

-

Дисковый

Максимальный вес инструмента

кг

20

Максимальная длина инструмента

мм

350

Максимальный диаметр инструмента:

При полном магазине

мм

112

При пустых соседних гнездах

мм

200

ДОПОЛНИТЕЛЬНЫЕ ПАРАМЕТРЫ

Общее энергопотребление

кВА

60

Объём бака с СОЖ

л

500

Объём бака гидравлической системы

л

40

Внешнее давление СОЖ

МПа

0,4

Внешний поток охлаждения

л/мин

30

Требования к источнику питания

-

380В±10%; 50 Гц±2%

ТОЧНОСТЬ

Точность позиционирования по осям Х / Y / Z

мм

0,016 / 0,016 / 0,015

Повторяемость по осям Х / Y / Z

мм

0,012 / 0,012 / 0,010

ГАБАРИТЫ И МАССА

Общая Длина

мм

7 000

Ширина

мм

5 000

Высота

мм

5 400

Масса станка

кг

27 000
