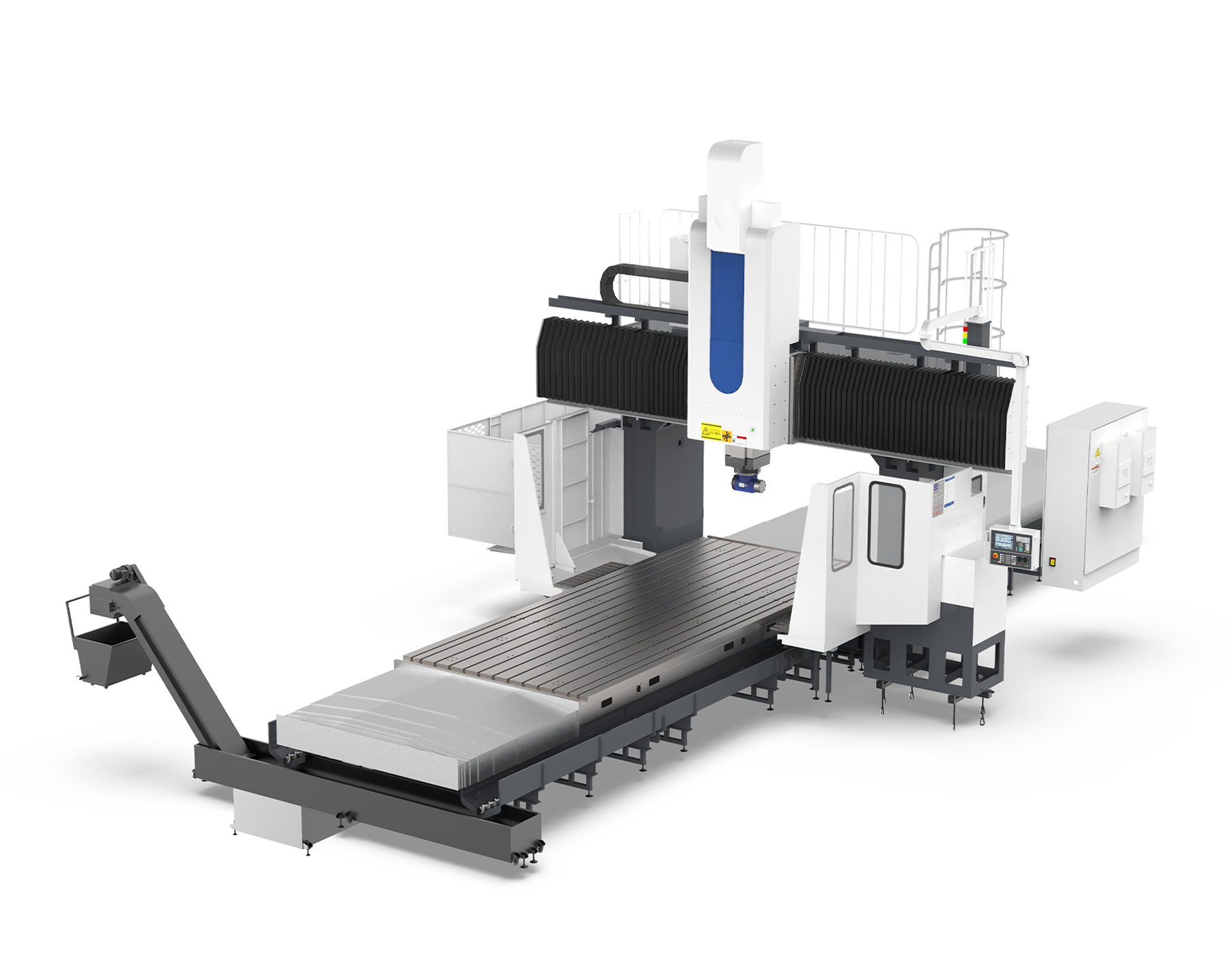

PGMA-2560

Продольно-фрезерные обрабатывающие центры

PGMA-2560

На складе

Оставить заявку

Описание конструкции
Основные характеристики
Комплектация станка

Описание конструкции

Фрезерные обрабатывающие центры портального типа серии PGM предназначены для фрезерной, расточной, сверлильной обработки на тяжелых режимах резания. Также выполняется развертка, нарезание резьбы метчиками и т.п.
Станок оснащен современной системой ЧПУ.
Подходит для обработки крупногабаритных деталей, плоских поверхностей, дисков, тонкостенных деталей, прессформ и других высокоточных компонентов.
Свойствами оборудования являются высокая точность, высокая скорость и гибкость.
Станки находят применение в судостроении, тяжелом машиностроении, железнодорожной, текстильной, печатной, энергетической промышленности и т.п.

Основные характеристики

ПЕРЕМЕЩЕНИЯ
Перемещение по оси X (стол вперед-назад)	мм	6200
Перемещение по оси Y (суппорт влево-вправо)	мм	4200
Перемещение по оси Z (шпиндель вверх-вниз)	мм	1200
Расстояние от шпинделя до стола	мм	300~1500
Расстояние между колоннами	мм	3700
РАБОЧИЙ СТОЛ
Размеры рабочего стола	мм	2500 х 6000
Ширина Т-пазов х шаг	мм	28 х 200
Максимально допустимая нагрузка на стол	т	40
ШПИНДЕЛЬ
Максимальная скорость вращения шпинделя	об/мин	6000
Мощность главного двигателя (S1/S6-40%)	кВт	37/44
Максимальный момент (S1/S6-40%)	Нм	1054/1260
Стандарт оправки	-	SK-50 DIN 69871
Стандарт штревеля	-	DIN 69872
Сечение ползуна	мм	450x450
ПОДАЧИ
Максимальные рабочие подачи по осям X/Y/Z	мм/мин	6000
Быстрые подачи по осям X/Y/Z	м/мин	10/15/10
ТОЧНОСТЬ И ПОВТОРЯЕМОСТЬ ПОЗИЦИОНИРОВАНИЯ
По осям X/Y/Z	мм	0,03/0,02/0,012
По осям X/Y/Z	мм	0,02/0,012/0,008
СИСТЕМА АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА
Стандарт оправки	-	SK-50
Количество позиций	шт.	60
Максимальная длина инструмента	мм	400
Максимальная масса инструмента	кг	25
ИСТОЧНИКИ
Давление источника воздуха	МПа	0,6~0,7
Источник электрической энергии	кВА	65
СИСТЕМА ПОДАЧИ СОЖ
Объём бака для СОЖ	л	1000
Давление наружной подачи СОЖ	МПа	0,4
Расход наружной подачи СОЖ	л/мин.	30
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
Высота	мм	6700
Ширина	мм	7000
Длина	мм	16 000
Масса	кг	65 000

Комплектация станка

Комплектация:

Система ЧПУ Siemens 828D;
Ручной пульт управления с маховичком;
Коробка передач шпинделя;
Вертикальный шпиндель мощностью 37/44 кВт, SK50, 6000 об/мин.;
Система автоматической вертикально-горизонтальной смены инструмента на 60 поз. SK50;
Автоматическая угловая 90° фрезерная голова 2.5°;
Магазин для автоматической смены фрезерных голов;
Датчики линейных перемещений по 3м осям;
Датчик измерения инструмента Renishaw NC4;
Датчик измерения заготовки Renishaw RMP60;
Система подачи СОЖ;
Система подачи СОЖ через шпиндель с давлением 30 бар;
Бумажный ленточный фильтр;
Сепаратор масла;
Двойной шнековый конвейер и конвейер цепного типа для отвода стружки;
Централизованная система автоматической смазки;
Сигнальная лампа;
Освещение рабочей зоны;
Электрический шкаф с кондиционером;
Масляный охладитель;
Гидравлическая станция;
Полная кабинетная защита станка;
Листовая защита направляющих;
Комплект выравнивающих опор;
Комплект инструмента для обслуживания;
Руководство по эксплуатации станка.
