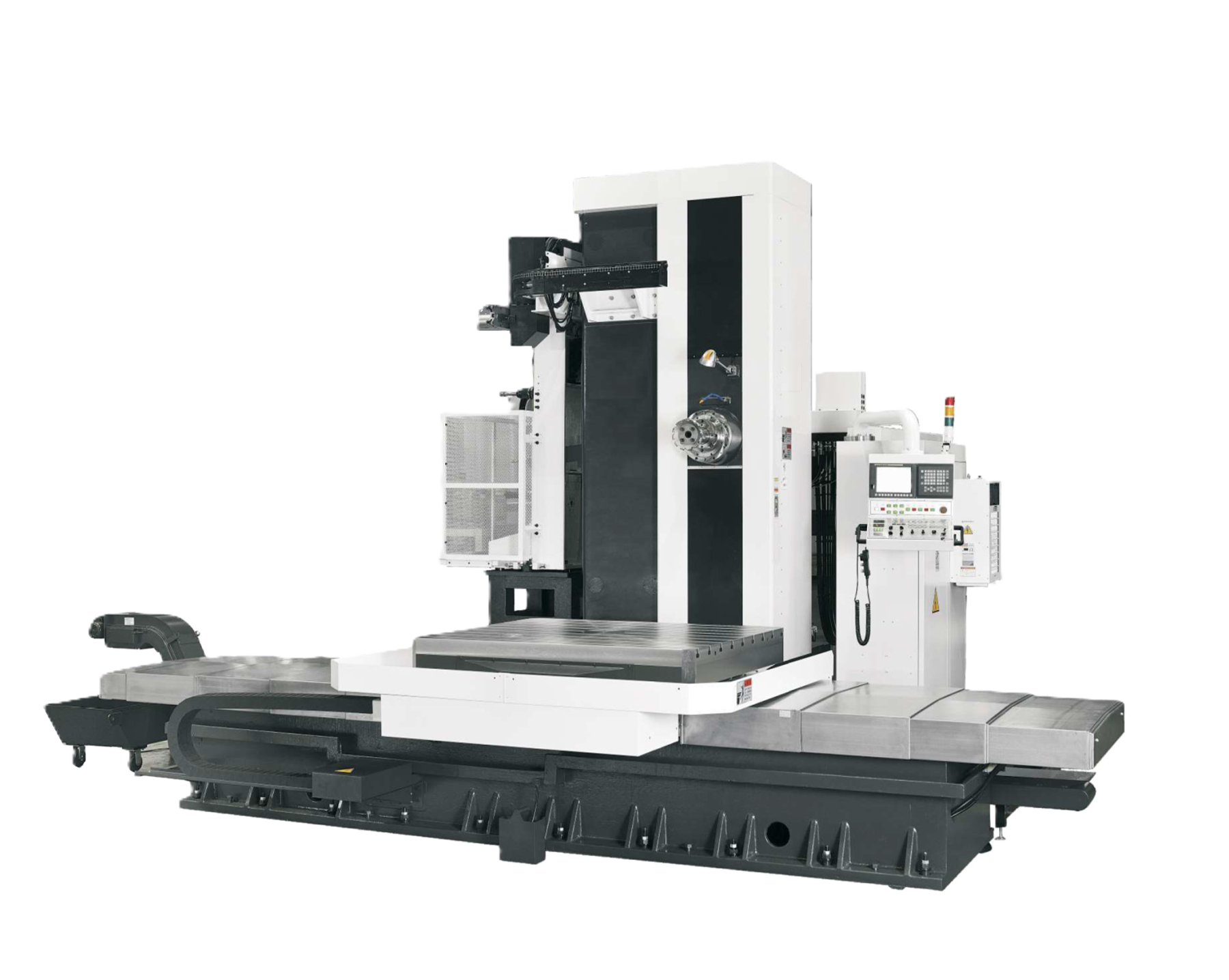

LB-130E
Производитель:
Litz Hitech Corp
Описание конструкции
- Шпиндель: Ø130 мм
- ВТ50
- Перемещения по осям X/Y/Z/W: 3000/2050/1800/700 мм
- Стол: 1400х1600 мм
- Максимальная нагрузка на стол: 10000 кг
- Система ЧПУ: Fanuc 0i-MF
- Мощность двигателя шпинделя: 30/37 кВт
- Система автоматической смены инструмента: 60 позиций
Основные характеристики
|
СТОЛ |
||
|
Размер стола |
мм |
1400х1600 |
|
Максимально допустимая нагрузка на стол |
т |
10 |
|
ШПИНДЕЛЬ |
||
|
Диаметр шпинделя |
мм |
130 |
|
Стандарт оправки |
- |
ВТ50 |
|
Диапазоны вращения шпинделя |
об/мин |
50~2500 |
|
Мощность главного двигателя |
кВт |
30/37 |
|
Максимальный крутящий момент |
Нм |
2000/2470 |
|
ПЕРЕМЕЩЕНИЯ |
||
|
Перемещение стола по оси X |
мм |
3 000 |
|
Вертикальное перемещение шпинделя по оси Y |
мм |
2 050 |
|
Выдвижение колонны по оси Z |
мм |
1 800 |
|
Выдвижение расточного шпинделя (ось W) |
мм |
700 |
|
Поворот стола (ось B) |
град |
360° |
|
ПОДАЧИ |
||
|
Диапазон рабочих подач по осям X, Y, Z |
мм/мин |
1 ~ 6 000 |
|
Диапазон рабочих подач по оси W |
мм/мин |
1 ~ 2 000 |
|
Быстрые подачи по осям X, Y, Z |
мм/мин |
10 000 |
|
Быстрые подачи по оси W |
мм/мин |
4 000 |
|
Быстрая подача по оси B |
об/мин |
1 |
|
СИСТЕМА СМЕНЫ ИНСТРУМЕНТА |
||
|
Количество позиций магазина |
шт. |
60 |
|
Максимальная длина инструмента |
мм |
400 |
|
Макс. диаметр инструмента при заполненных/пустых соседних гнездах |
мм |
120/250 |
|
Максимальная масса инструмента |
кг |
25 |
|
Время смены инструмента |
с |
16 |
|
ТОЧНОСТЬ |
||
|
Точность позиционирования оси X |
мм |
0,016 |
|
Точность позиционирования осей Y/ Z |
мм |
0,015/0,015 |
|
Точность позиционирования оси W |
мм |
0,020 |
|
Точность позиционирования оси B |
сек |
20 |
|
Повторяемость позиционирования оси X |
мм |
0.011 |
|
Повторяемость позиционирования осей Y/Z |
мм |
0.01/0.01 |
|
Повторяемость позиционирования оси W |
мм |
0.016 |
|
Повторяемость позиционирования оси B |
сек |
7 |
|
ГАБАРИТНЫЕ РАЗМЕРЫ, МАССА |
||
|
Длина |
мм |
8 500 |
|
Ширина |
мм |
8 500 |
|
Высота |
мм |
5 810 |
|
Масса |
т |
35 |
Комплектация
- Система ЧПУ Fanuc 0iMF с Manual Guide i;
- Шпиндель с максимальной скоростью до 2500 об/мин.;
- Поворотный стол 1400х1600 мм, грузоподъемностью до 10 тонн с дискретностью поворота 0.001 градус;
- ШВП осей X/Y/Z;
- Станция охлаждения шпинделя;
- Гидростанция;
- Система подачи СОЖ через шпиндель с давлением 18 бар;
- Бумажный фильтр;
- Транспортер стружки с баком;
- Система автоматической смены инструмента с магазином на 60 позиций;
- Датчики линейных перемещений по осям X, Y, Z;
- Круговой датчик оси B;
- Лазерный датчик измерения инструмента NC4
- Защитные кожухи направляющих;
- Защитное ограждение стола;
- Централизованная система автоматической смазки;
- Кондиционер электрошкафа;
- Трансформатор;
- Освещение рабочей зоны;
- Сигнальная лампа;
- Комплект выравнивающих опор;
- Комплект инструмента для обслуживания
- Руководство пользователя на русском языке.
