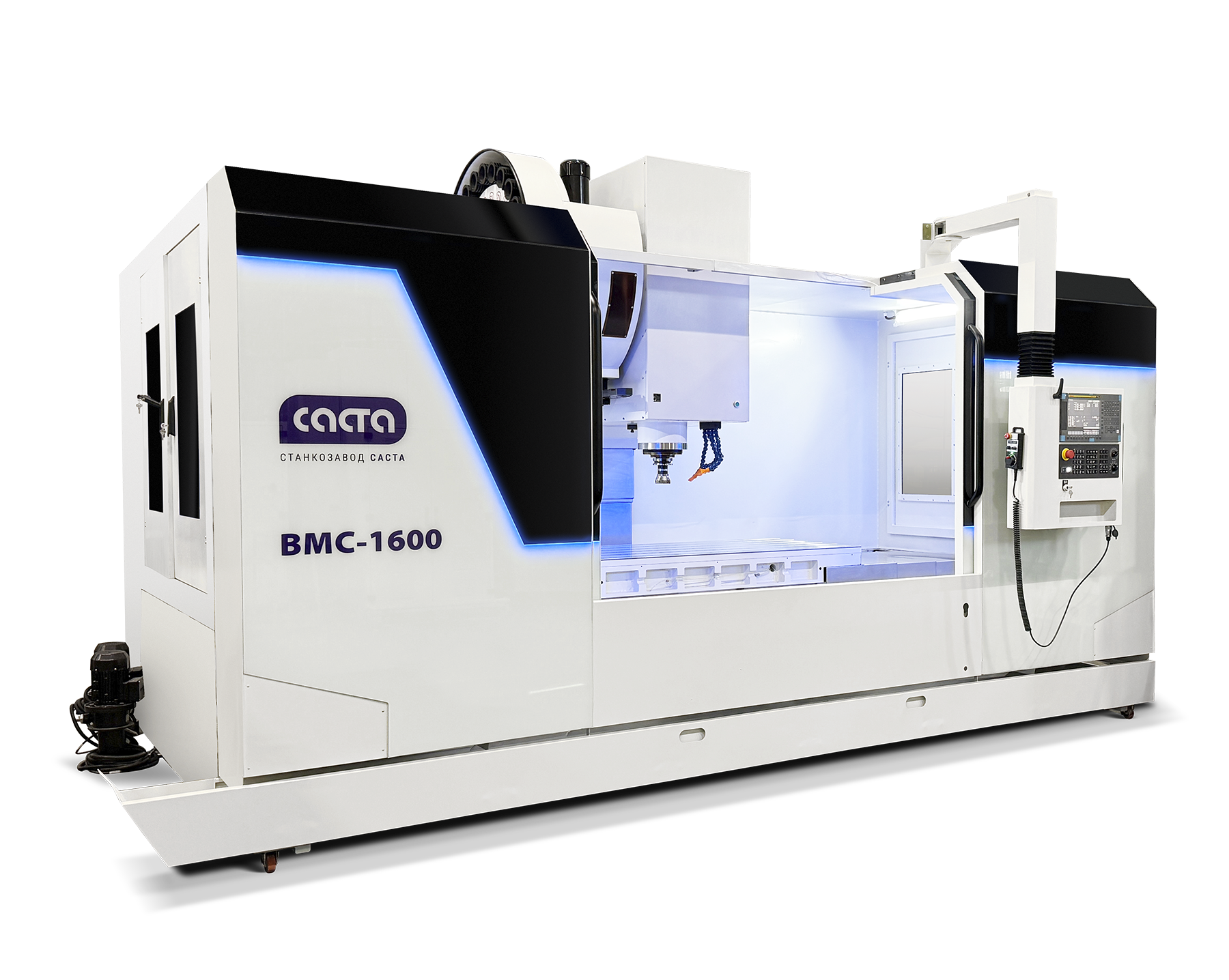

ВМС1600
Производитель:
Саста
Описание конструкции
- Предназначен для тяжелых режимов резания.
- Цельнолитая станина из высококачественного чугуна обладает высокой жесткостью и виброустойчивостью.
- Коробчатые направляющие скольжения обеспечивают высокую точность и стабильность перемещения при максимальной нагрузке.
- Высокоточные ШВП 3 класса точности 3 гарантируют высокую жесткость и точность даже при долговременных тяжелых нагрузках.
- Шпиндель с конусом ISO50 с шестеренчатой коробкой скоростей и станцией охлаждения
- Мощный привод шпинделя.
- Большой магазин инструмента – до 24позиций .
- Широкий выбор опций.
Основные характеристики
|
СТОЛ |
|
|
|
Размер стола |
мм |
1800х800 |
|
Высота стола |
мм |
850 |
|
Макс. допустимая нагрузка на стол |
кг |
2000 |
|
Т- пазы (ширина/шаг/кол-во) |
мм |
18х135х6 |
|
ПЕРЕМЕЩЕНИЯ |
|
|
|
Перемещение по оси X |
мм |
1600 |
|
Перемещение по оси Y |
мм |
800 |
|
Перемещение по оси Z |
мм |
710 |
|
Расстояние от торца шпинделя до стола |
мм |
130-840 |
|
ТОЧНОСТЬ ПЕРЕМЕЩЕНИЙ ПО ОСЯМ |
||
|
Тип датчиков на линейных осях X, Z, Y |
|
Энкодер двигателя |
|
Точность позиционирования X, Z, Y |
мм |
0,01 |
|
Повторяемость X, Z, Y |
мм |
0,005 |
|
ШПИНДЕЛЬ (СТАНДАРТ) |
|
|
|
Приводная система |
Двухступенчатая коробка передач |
|
|
Диапазоны вращения шпинделя |
об/мин |
6000 |
|
Мощность двигателя (S1/S2) |
кВт |
15/18,5 |
|
Система охлаждения шпинделя |
Включена |
|
|
Конус шпинделя |
|
ISO50 |
|
МАГАЗИН ИНСТРУМЕНТОВ |
|
|
|
Емкость магазина |
шт |
24 |
|
Тип магазина |
Барабан |
|
|
Тип сменщика |
Рука |
|
|
Хвостовик инструмента |
BT50 |
|
|
Макс. вес инструмента |
кг |
15 |
|
Макс. диаметр инструмента |
мм |
110 |
|
- при свободных соседних ячейках |
мм |
220 |
|
Макс. длина инструмента |
мм |
350 |
|
Макс. грузоподъемность магазина |
кг |
215 |
|
ПОДАЧИ |
|
|
|
Рабочие подачи X, Y, Z |
м/мин |
10 |
|
Максимальная подача X, Y, Z |
м/мин |
24 |
|
Тип направляющих |
- |
Коробчатые (скольжения) |
|
ГАБАРИТЫ И МАССА |
|
|
|
Длина (без транспортера/ с транспортером) |
мм |
4800/6100 |
|
Ширина |
мм |
2800 |
|
Высота |
мм |
3020 |
|
Масса станка |
кг |
12000 |
Комплектация
- Русифицированная система ЧПУ FANUC 0i-MF PLUS
- Переносной мини-пульт управления
- Шпиндель 6 000 об/мин
- Магазин смены инструмента типа «барабан + рука» на 24 позиции
- Автоматическая система смазки направляющих
- Система подачи СОЖ (давление 2 бар)
- Система смыва стружки «Wash down»
- Кабинетная защита рабочей зоны
- Освещение рабочей зоны
- 3-цветная сигнальная лампа
- Транспортер стружки
- Пистолет СОЖ
- Масляный сепаратор
- Кондиционер электрошкафа
- Комплект выравнивающих опор и анкерных болтов
- Комплект инструмента для обслуживания станка
- Документация на станок и систему ЧПУ на русском языке
