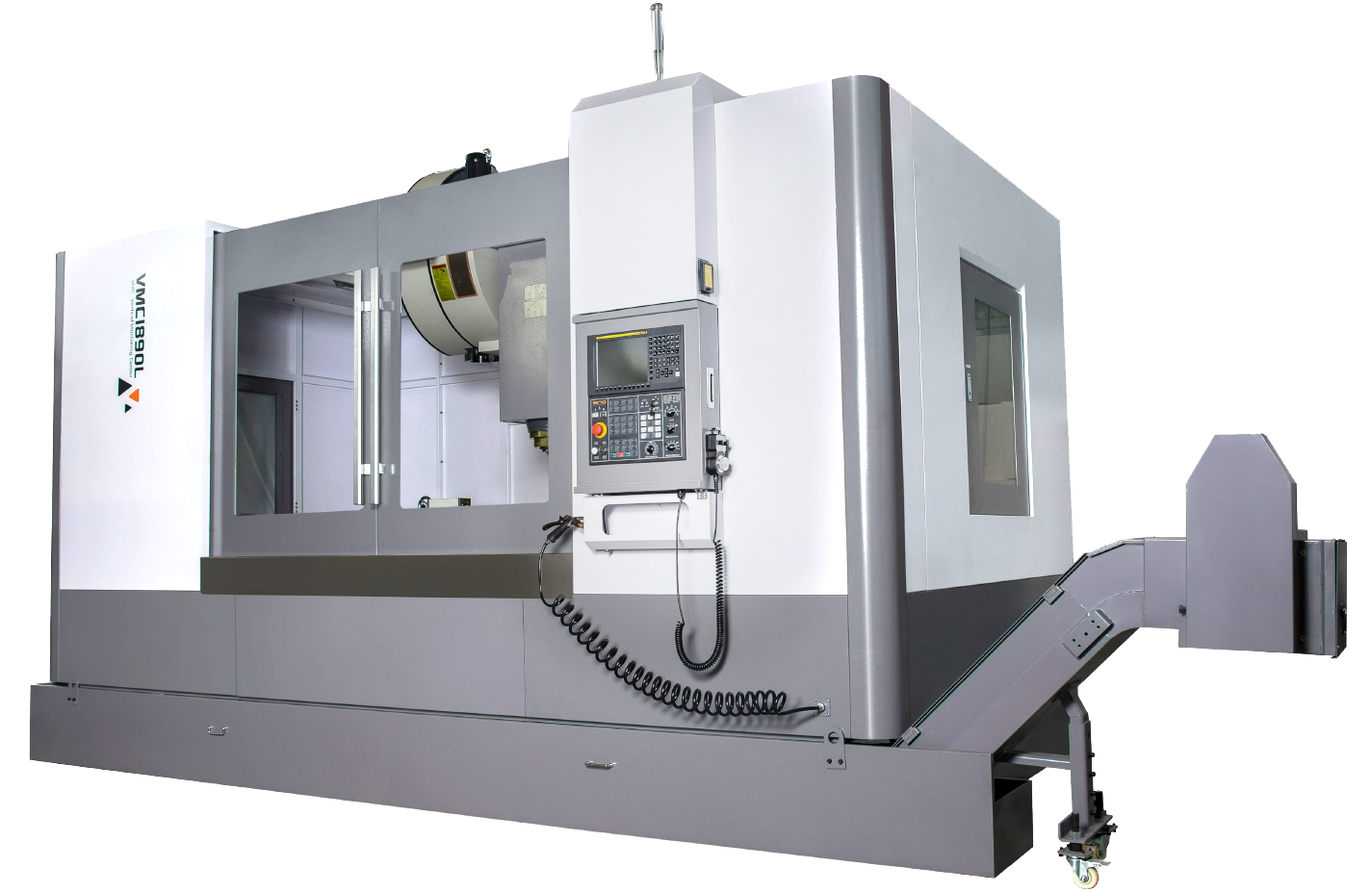

VMC-1890L

СТОЛ

Размер стола

мм

900 x 2000

Максимально допустимая нагрузка на стол

кг

1850

Т- пазы (кол-во/ширина/шаг)

мм

7х18х125

ПЕРЕМЕЩЕНИЯ

Перемещение по оси X

мм

1800

Перемещение по оси Y

мм

900

Перемещение по оси Z

мм

900

Расстояние от оси вращения шпинделя до колонны

мм

960

Расстояние от торца шпинделя до стола

мм

95-995

ШПИНДЕЛЬ

Диапазоны вращения шпинделя

об/мин

20-6000

Максимальная мощность двигателя S1/ 30 мин.

кВт

18.5/22

Конус шпинделя

-

BT50

Стандарт штревеля

-

P50T-1

СИСТЕМА СМЕНЫ ИНСТРУМЕНТА

Количество позиций магазина

шт.

24

Макс. диаметр инструмента (при занятых соседних позициях)

мм

Ø100

Макс. длина инструмента

мм

300

Макс. вес инструмента

кг

15

ПОДАЧИ

Скорость быстрой подачи по осям X/Y

м/мин

24/24

Скорость быстрой подачи по оси Z

м/мин

15

Скорость рабочих подач по осям X, Y, Z

мм/мин

8 000

Мощность двигателей подач по осям X/Y/Z

кВт

4/4/7

Момент двигателей подач по осям X/Y/Z

Нм

22/22/30

ДОПОЛНИТЕЛЬНЫЕ ПАРАМЕТРЫ

Общее энергопотребление

кВА

35

Расход насоса СОЖ

л/мин

40

Давление сжатого воздуха

бар

6-8

Требования к источнику питания

-

380В±10%, 50 Гц

Температура окружающей среды

град.

10°-40°С

Относительная влажность

-

20-80%

ТОЧНОСТЬ

Точность позиционирования X, Y, Z

мм

±0,010

Повторяемость X, Y, Z

мм

±0,005

ГАБАРИТЫ И МАССА

Длина

мм

4605х1400 (конвейер)

Ширина

мм

3490

Высота

мм

3880

Масса станка

кг

17 000
