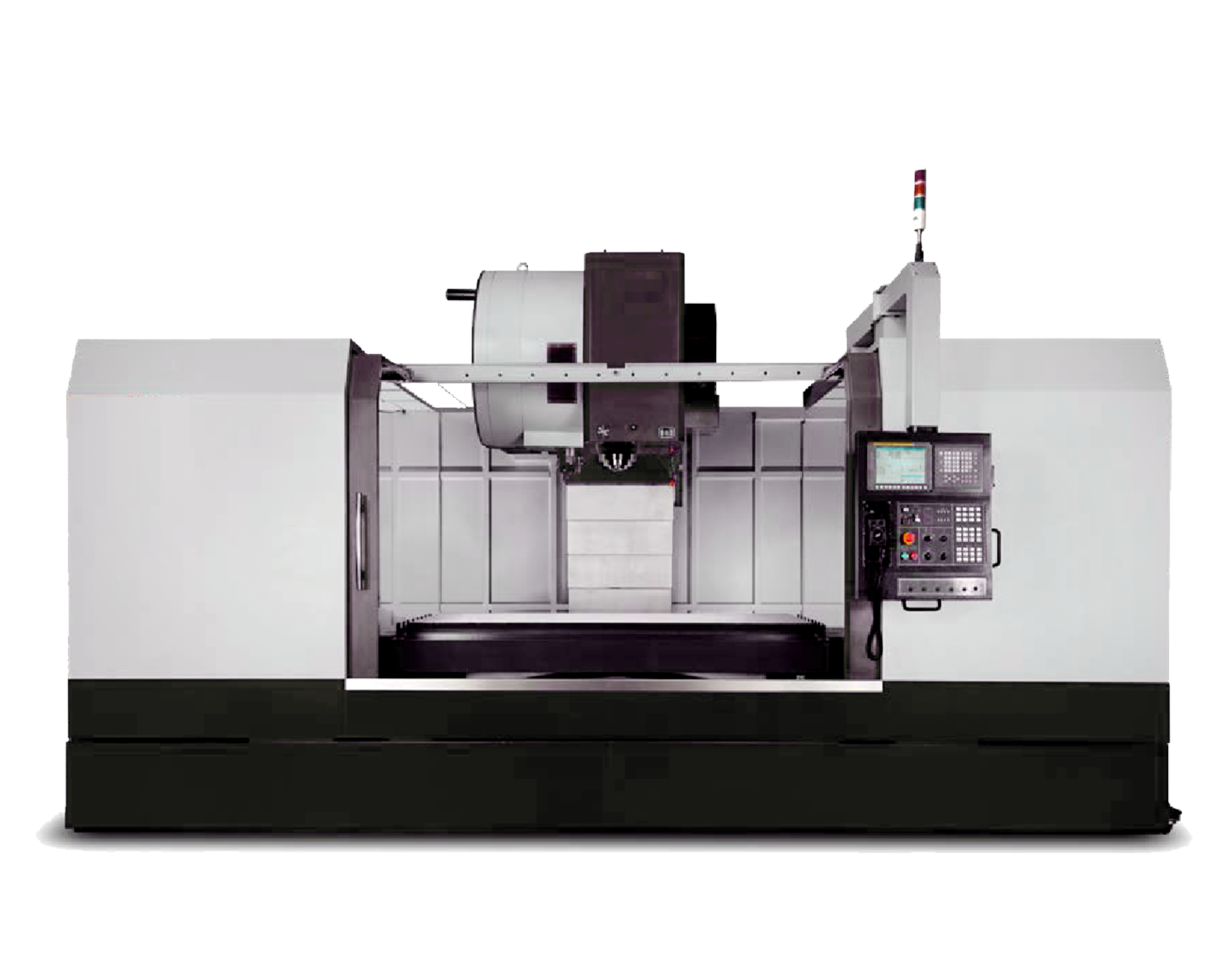

VB-1600BG/ 1800BG/ 2200BG

Производитель:

Litz Hitech Corp

На складе

Оставить заявку

Описание конструкции
Основные характеристики
Комплектация станка

Описание конструкции

Стол: 1800/2000/2400 х 800/1020 мм
Конус шпинделя: BT50
Перемещение по оси X: 1600/1800/2200 мм
Перемещение по оси Y: 830/830/1020 мм
Перемещение по оси Z: 700/700/800
Макс. нагрузка на стол: 2000/2200/3000 кг
Система ЧПУ: Fanuc 0iMF PLUS
Шпиндель: 6000 об/мин
Мощность главного двигателя: 15/18,5 кВт
Магазин инструмента: 24 позиции

Основные характеристики

		VВ1600BG	VВ1800BG	VВ2200BG
ПЕРЕМЕЩЕНИЯ
Перемещение по оси X	мм	1600	1800	2200
Перемещение по оси Y	мм	830	830	1020
Перемещение по оси Z	мм	700	700	800
Расстояние от торца шпинделя до стола	мм	150~850		200~1000
Расстояние от оси шпинделя до направляющей оси Z	мм	850		1050
СТОЛ
Длина рабочего стола	мм	1800	2000	2400
Ширина рабочего стола	мм	800		1020
Максимально допустимая нагрузка на стол	кг	2000	2200	3000
Размеры Т- пазов (ширина/шаг/кол-во)	мм	22 х 125 х 6
ШПИНДЕЛЬ
Приводная система	-	зубчатая передача
Максимальная скорость вращения	об/мин	6000
Конус шпинделя	-	BT50
Мощность главного двигателя Fanuc	кВт	15/18.5
ПОДАЧИ
Максимальная скорость подачи по осям X/Y/Z	м/мин	15/15/12		12/12/10
Тип направляющих осей X/Y/Z	-	коробчатые
МАГАЗИН ИНСТРУМЕНТА
Количество мест	шт	24
Тип манипулятора магазина	-	«рука»
Хвостовик инструмента	-	BT50
Максимальный вес инструмента	кг	15
Максимальный диаметр инструмента: при полном магазине при пустом соседнем гнезде	мм мм	110 200
Максимальная длина инструмента	мм	300
ГАБАРИТЫ И МАССА
Длина (по площади пола)	мм	4300	4800	5860
Ширина (по площади пола)	мм	3245		5040
Высота	мм	3200		3460
Масса станка	кг	15000	16000	22000
Общее энергопотребление	кВА	30		40
Объём бака СОЖ	л	500	500	550
Источник сжатого воздуха	кг/см²	6

Комплектация станка

Комплектация:

Система ЧПУ Fanuc 0iMF PLUS type 1, дисплей 10.4” LCD;
Шпиндель с максимальной скоростью вращения 6000 об/мин, BT50;
Мощность главного двигателя Fanuc – 15/18.5 кВт;
Зубчатая коробка передач шпинделя;
Масляное охлаждение шпинделя;
Система автоматической смены инструмента с магазином на 24 поз.;
Коробчатые направляющие осей X/Y/Z;
Система автоматической смазки;
Система подачи СОЖ;
Система смыва стружки “wash down”;
Стружкоуборочный конвейер цепного типа с тележкой;
Освещение рабочей зоны;
Сигнальная лампа;
Теплообменник электрошкафа;
Трансформатор;
Комплект инструмента для обслуживания станка;
Комплект выравнивающих опор;
Руководство пользователя на русском языке.
