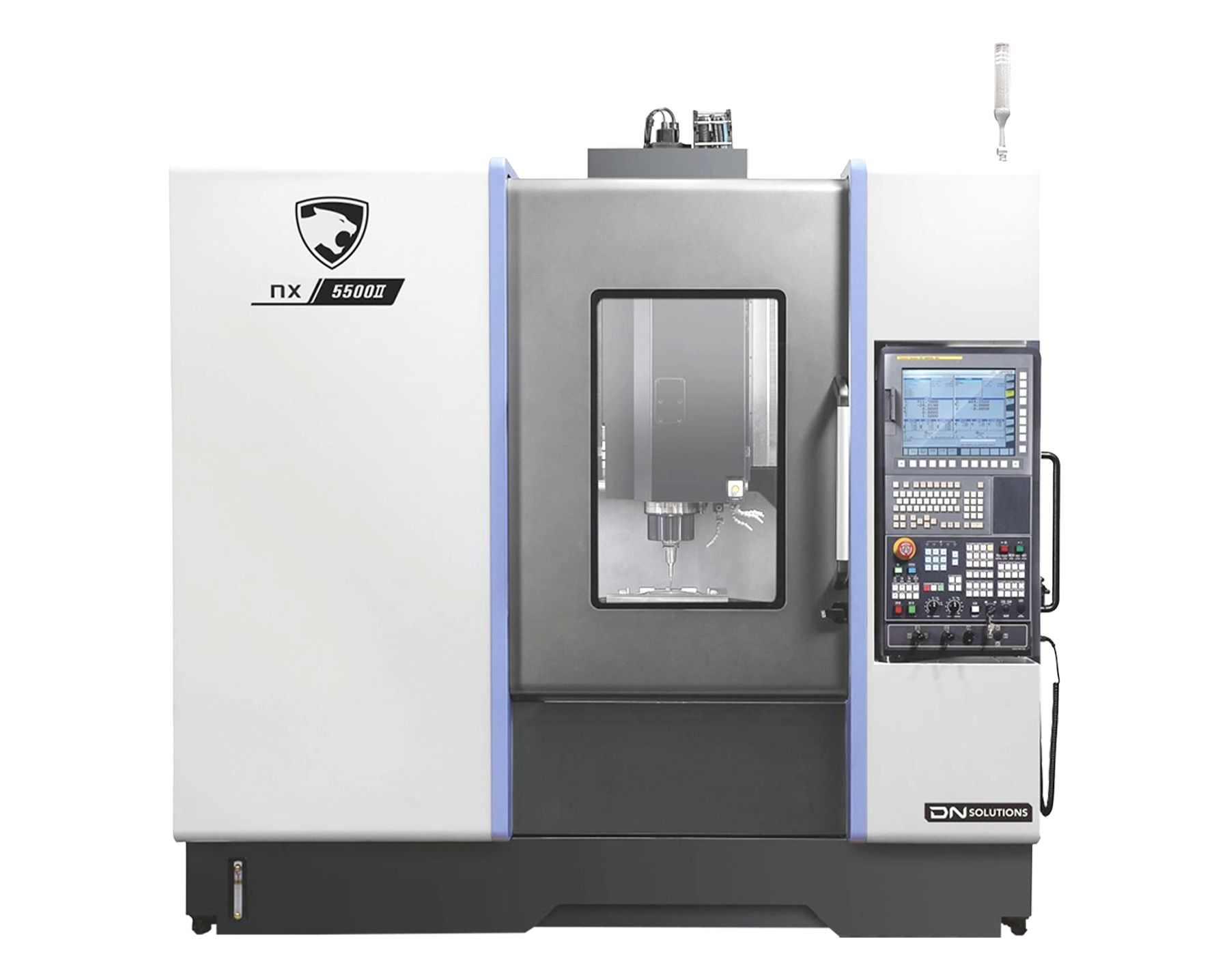

NX 5500II
Производитель:
DN Solutions
Описание конструкции
- Размеры стола: 1000 х 550 мм
- Конус шпинделя: ISO40
- Перемещение по оси X/Y/Z: 900/550/500 мм
- Макс. нагрузка на стол: 700 кг
- Макс. скорость вращения шпинделя: 20 000 об/мин
- Мощность главного двигателя: 11/22 кВт
- Магазин инструмента: 30 позиций
Основные характеристики
|
ПЕРЕМЕЩЕНИЯ |
|
|
|
|
|
Перемещение по оси X |
мм |
900 |
||
|
Перемещение по оси Y |
мм |
550 |
||
|
Перемещение по оси Z |
мм |
500 |
||
|
Расстояние от торца шпинделя до стола |
мм |
150~650 |
||
|
СТОЛ |
|
|
|
|
|
Размер стола |
мм |
1000х550 |
||
|
Максимально допустимая нагрузка на стол |
кг |
700 |
||
|
Размеры Т- пазов (ширина/шаг/кол-во) |
мм |
18 х 100 х 4 |
||
|
ШПИНДЕЛЬ |
|
|
|
|
|
Максимальная скорость вращения |
об/мин |
20 000 |
||
|
Конус шпинделя |
- |
ISO40 |
||
|
Мощность главного двигателя (пост. /30 мин.) |
кВт |
11/22 |
||
|
Максимальный момент на двигателе |
Нм |
60 |
||
|
ПОДАЧИ |
|
|
|
|
|
Быстрые подачи по осям X/Y/Z |
м/мин |
30/30/30 |
||
|
МАГАЗИН ИНСТРУМЕНТА |
|
|
|
|
|
Количество мест |
шт |
30 |
||
|
Хвостовик инструмента |
- |
BT 40 |
||
|
Максимальный вес инструмента |
кг |
7 |
||
|
Максимальный диаметр инструмента: при полном магазине при пустом соседнем гнезде |
мм мм |
ø80 ø125 |
||
|
Максимальная длина инструмента |
мм |
220 |
||
|
ГАБАРИТЫ И МАССА |
|
|
|
|
|
Требуемая площадь |
мм |
2 530 х 2 900 |
||
|
Высота |
мм |
3 064 |
||
|
Масса станка |
кг |
9 000 |
||
|
Характеристики сети |
- |
380 В, 50 Гц |
||
|
Требуемая мощность |
кВА |
46,6 |
||
|
Объем бака с СОЖ |
л |
230 |
||
Комплектация станка
Комплектация:
Система ЧПУ Fanuc 31iPlus;
Цветной дисплей 10,4”;
Шпиндель мощностью до 22 кВт с максимальной скоростью вращения 20 000 об/мин;
Конус шпинделя и оправки – ВТ40;
Система автоматической смены инструмента с магазином на 30 поз. ВТ40;
Оптические линейки по осям X/Y/Z;
Выносной пульт с маховиком;
Система охлаждения шпинделя и ШВП;
Система автоматической смазки;
Полностью закрытая рабочая зона;
Устройство блокировки двери;
Система подачи СОЖ через центр инструмента с давлением 20 Бар;
Система измерения инструмента Renishaw TS27R;
Система измерения заготовки;
Конвейер для стружки;
Освещение рабочей зоны;
Сигнальная лампа;
Комплект инструмента для обслуживания станка;
Комплект выравнивающих опор;
Руководство пользователя.
