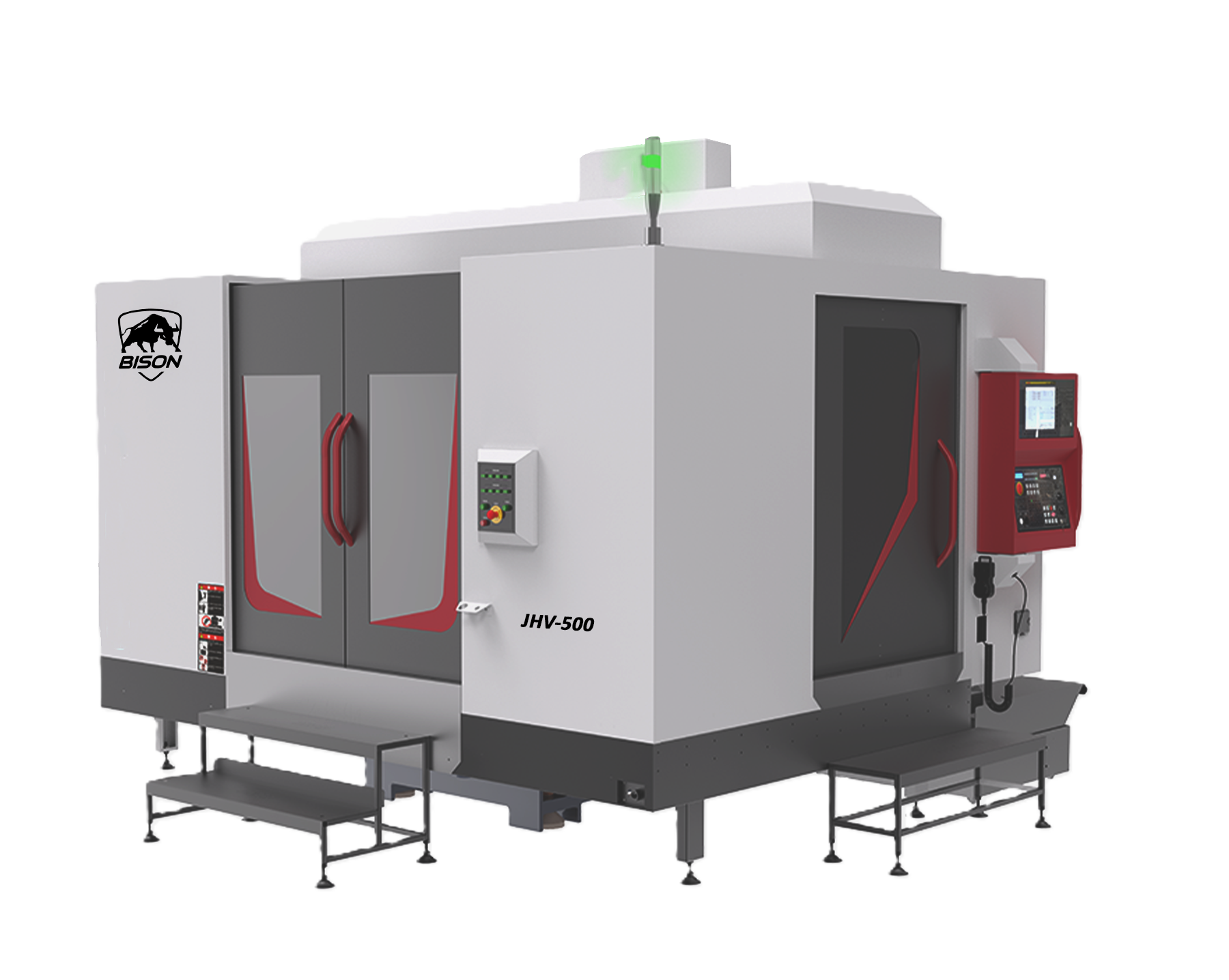

JHV-500

ЗОНА ОБРАБОТКИ

Перемещение по оси X

мм

1100

Перемещение по оси Y

мм

610

Перемещение по оси Z

мм

650

Расстояние от оси шпинделя до стола

мм

20~630

Расстояние от торца шпинделя до центра стола

мм

185~835

Максимальный габарит заготовки

мм

Ø1000х660

РАБОЧИЙ СТОЛ

Размеры стола

мм

500 х 500

Максимальная нагрузка на стол

кг

750

Ширина, количество и шаг Т-пазов

-

18 х 5 х 100

Угол индексации паллеты

град.

0.001°

ШПИНДЕЛЬ

Максимальная скорость вращения шпинделя

об/мин

12 000

Тип трансмиссии

-

Прямой привод

Тип присоединительного конуса шпинделя

-

ISO 40 (7:24)

Максимальный момент на шпинделе (S3 15%)

Нм

52.5/118

Мощность главного двигателя (пост. /S3 25%)

кВт

11/15

ПОДАЧИ

Ускоренное перемещение по осям X/Y/Z

м/мин

36

Скорость рабочих подач по осям X/Y/Z

мм/мин

1~10 000

Диаметр х Шаг ШВП X/Y/Z

мм

Ø40xP12

Серводвигатели X/Y/Z

кВт

3/3/3

СИСТЕМА АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА

Тип инструментальной оправки

-

MAS403 BT40

Количество позиций магазина

шт.

32

Максимальный диаметр инструмента

мм

78

Максимальный диаметр инструмента при свободных соседних позициях

мм

120

Максимальная длина инструмента

мм

300

Максимальный вес инструмента

кг

5

Время смены инструмента

сек.

2,5

ТОЧНОСТЬ

Точность позиционирования по осям X, Y, Z

мм

0,01

Повторяемость позиционирования по осям X, Y, Z

мм

0,01/0.008/0.008

ПИТАНИЕ СТАНКА

Энергопотребление (продолжительный режим)

кВА

25

Параметры источника сжатого воздуха

-

0,65 Мпа х 330 нл/мин.

МАССА И ГАБАРИТЫ

Длина х Ширина х Высота

мм

3300 х 3040 х 2800

Масса станка

кг

7200
