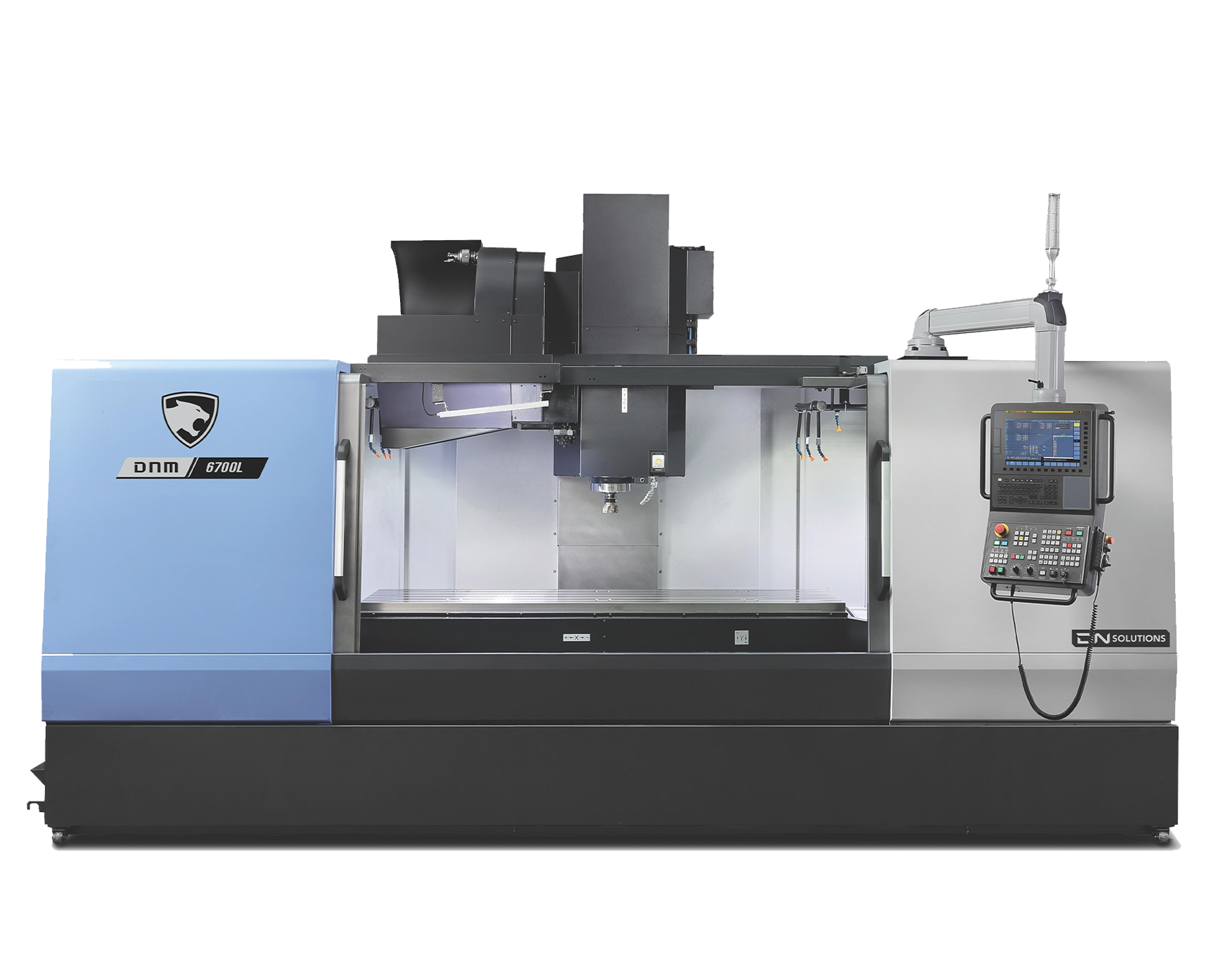

DNM 6700L
Производитель:
DN Solutions
Описание конструкции
- Размеры стола: 160 х670 мм
- Конус шпинделя: ISO40
- Перемещение по осям X/Y/Z: 1500/670/625
- Макс. нагрузка на стол: 1300 кг
- Система ЧПУ: Heidenhain
- Скорость вращения шпинделя: 12 000 об/мин
- Мощность двигателя: 32/15 кВт
Основные характеристики
|
ЗОНА ОБРАБОТКИ |
|
|
|
Перемещение по оси X |
мм |
1500 |
|
Перемещение по оси Y |
мм |
670 |
|
Перемещение по оси Z |
мм |
625 |
|
Расстояние от торца шпинделя до стола |
мм |
150~775 |
|
РАБОЧИЙ СТОЛ |
|
|
|
Размеры стола |
мм |
1600 х 670 |
|
Максимальная нагрузка на стол |
кг |
1300 |
|
Тип крепежных элементов |
- |
Т-паз |
|
Размеры Т-пазов (кол-во/ширина/шаг) |
мм |
5 х 18 х 125 |
|
ШПИНДЕЛЬ |
|
|
|
Максимальная скорость вращения шпинделя |
об/мин. |
12 000 |
|
Тип присоединительного конуса шпинделя |
- |
ISO 40 |
|
Максимальный момент на шпинделе |
Нм |
203,7 |
|
Мощность главного двигателя (S3 25%/пост.) |
кВт |
32/15 |
|
ПОДАЧИ |
|
|
|
Ускоренное перемещение по осям X/Y |
м/мин |
36/36 |
|
Ускоренное перемещение по оси Z |
м/мин |
30 |
|
СИСТЕМА АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА |
||
|
Тип инструментальной оправки |
- |
ISO40 |
|
Количество позиций магазина |
шт. |
30 |
|
Максимальный диаметр инструмента |
мм |
80 |
|
Максимальный диаметр инструмента при свободных соседних позициях |
мм |
125 |
|
Максимальная длина инструмента |
мм |
300 |
|
Максимальный вес инструмента |
кг |
8 |
|
Время смены от инструмента к инструменту |
сек. |
1,2 |
|
Время смены от стружки к стружке |
сек. |
3,5 |
|
ПИТАНИЕ СТАНКА |
|
|
|
Энергопотребление (продолжительный режим) |
кВА |
40 |
|
Объем бака для СОЖ |
л |
430 |
|
МАССА И ГАБАРИТЫ |
|
|
|
Занимаемая площадь |
мм |
3650 х 2597 |
|
Высота |
мм |
3120 |
|
Масса станка |
кг |
9000 |
Комплектация станка
Комплектация:
- Система ЧПУ Heidenhain;
- Цветной монитор 10,4” LCD;
- Прибор для привязки инструмента Renishaw TS27R;
- Оптические линейки по трем осям;
- Прибор для измерения заготовки Renishaw OMP60;
- Очистка инструмента перед измерением;
- Пистолет для СОЖ;
- Маховичок ручного управления;
- Система охлаждения шпинделя;
- Система подачи СОЖ с баком;
- Встроенный шнековый конвейер для стружки;
- Сепаратор масла;
- Уловитель масляного тумана;
- Контроль целостности инструмента;
- Конвейер для стружки с накопительной тележкой;
- Кабинетная защита станка;
- Устройство блокировки двери;
- Система автоматической смазки;
- Освещение рабочей зоны;
- Сигнальная лампа;
- Комплект инструмента для обслуживания;
- Комплект выравнивающих опор;
- Руководство по эксплуатации станка на русском языке.
