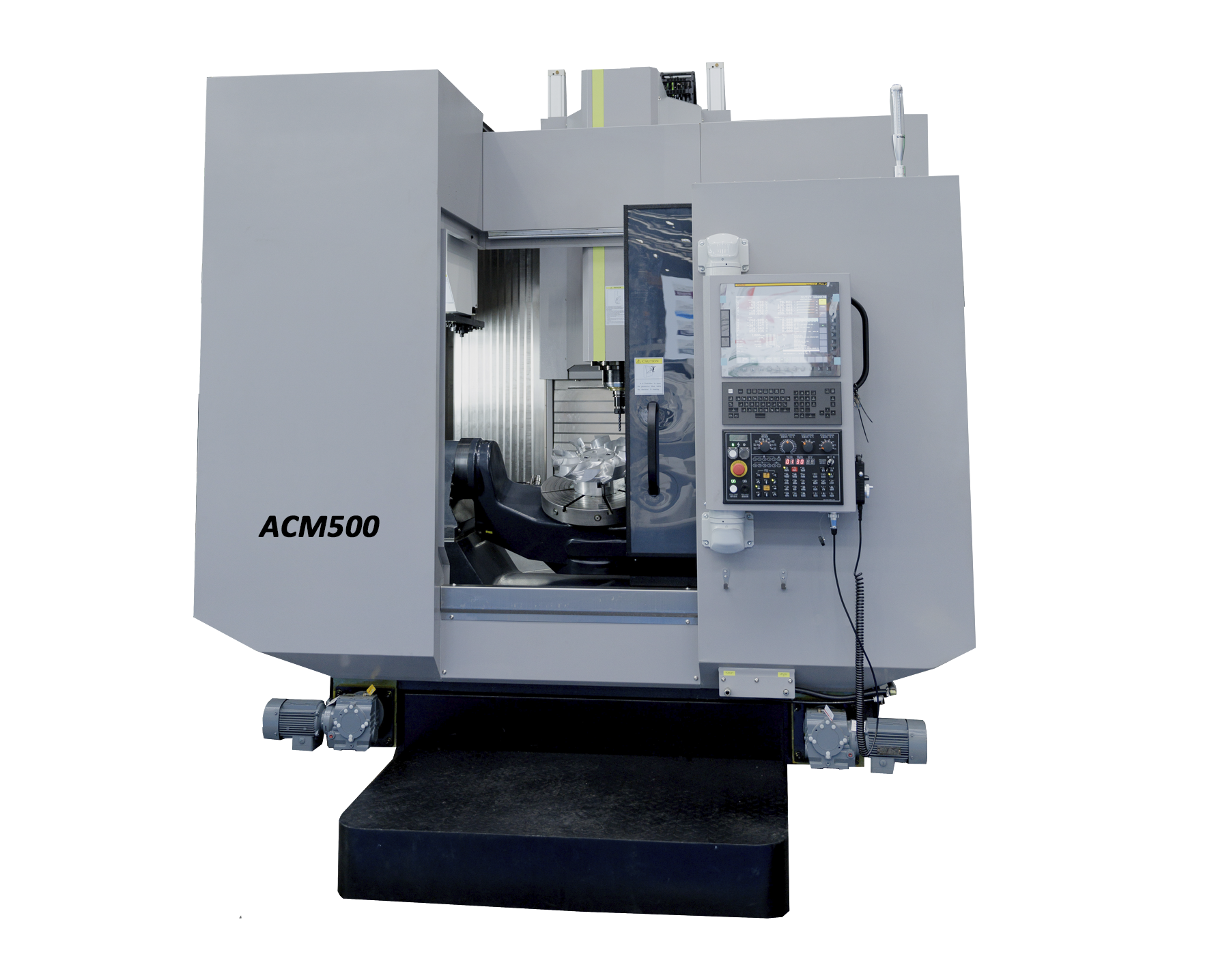

ACM500 (4+1)
Описание конструкции
- Диаметр стола: Ø500 мм
- 5-ти осевая кинематика станка
- Перемещение по осям X/Y/Z: 680/600/600 мм
- Система ЧПУ: Fanuc 0i-MF”
- Шпиндель: 12 000 об/мин
- Магазин инструмента: 30 позиций
- Инструментальный конус: HSK-A63
Основные характеристики
|
СТОЛ |
|
|
|
|
Размеры поворотного стола |
мм |
Ø500 |
|
|
Максимально допустимая нагрузка на стол |
кг |
300 |
|
|
РАБОЧАЯ ЗОНА |
|
|
|
|
Перемещение по оси X |
мм |
680 |
|
|
Перемещение по оси Y |
мм |
600 |
|
|
Перемещение по оси Z |
мм |
600 |
|
|
Угол поворота оси A |
град |
-120°~+120° |
|
|
Диапазон вращения оси С |
град |
360° |
|
|
Расстояние от торца шпинделя до стола |
мм |
200~800 |
|
|
ШПИНДЕЛЬ |
|
|
|
|
Максимальная скорость вращения шпинделя |
об/мин |
12 000 |
|
|
Присоединительный конус шпинделя |
- |
HSK-A63 |
|
|
Мощность двигателя, S1/S6 |
кВт |
11/15 |
|
|
Крутящий момент, S1/S6 |
Нм |
52/95 |
|
|
ОСИ |
|
|
|
|
Скорость рабочих подач по осям X, Y, Z |
мм/мин. |
1~20 000 |
|
|
Скорость быстрых подач по осям X/Y/Z |
м/мин |
36/36/36 |
|
|
Максимальная скорость оси А |
об/мин |
20 |
|
|
Максимальная скорость оси С |
об/мин |
80 |
|
|
МАГАЗИН ИНСТРУМЕНТА |
|
|
|
|
Количество позиций |
шт |
30 |
|
|
Хвостовик инструмента |
- |
HSK-63A |
|
|
Максимальный вес инструмента |
кг |
8 |
|
|
Максимальная длина инструмента |
мм |
300 |
|
|
Максимальный диаметр инструмента: при полном магазине при пустом соседнем гнезде |
мм мм |
75
|
|
|
150 |
|||
|
ТОЧНОСТЬ |
|
|
|
|
Точность позиционирования по осям X/Y/Z |
мм |
0.008/0.008/0.008 |
|
|
Точность позиционирования по осям А/С |
сек. |
8/8 |
|
|
Повторяемость по осям X/Y/Z |
мм |
0.006/0.006/0.006 |
|
|
Повторяемость по осям А/С |
сек. |
5/5 |
|
|
ГАБАРИТЫ И МАССА |
|
|
|
|
Масса станка |
кг |
13 000 |
|
|
Длина |
мм |
3700 |
|
|
Ширина |
мм |
4400 |
|
|
Высота |
мм |
3500 |
|
|
Требования к источнику питания |
- |
380В, 50 Гц |
|
|
Потребляемая мощность |
кВт |
45 |
|
Комплектация
- Система ЧПУ Fanuc 0i-MF”;
- Наклонно-поворотный стол Ø500 мм;
- Двигатель шпинделя мощностью 11/15 кВт;
- Система охлаждения шпинделя;
- Направляющие качения по осям X, Y, Z;
- Система автоматической смены инструмента на 30 позиций HSK-63A;
- Датчики линейных перемещений по осям X/Y/Z;
- Энкодеры осей В/C;
- Датчик измерения детали Renishaw OMP40;
- Датчик измерения инструмента Marposs;
- Централизованная система автоматической смазки;
- Система подачи СОЖ через шпиндель 30 бар;
- Пистолет подачи СОЖ;
- Транспортер для отвода стружки;
- Кабинетная защита станка;
- Освещение рабочей зоны;
- Кондиционер электрошкафа;
- Cигнальная лампа;
- Комплект инструмента для обслуживания станка;
- Комплект выравнивающих опор;
- Руководство по эксплуатации станка.
